气动粉尘蝶阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 >

: 更新时间2023-07-18 16:05:39; 产品名称; 型??????? 号; 公称通径; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

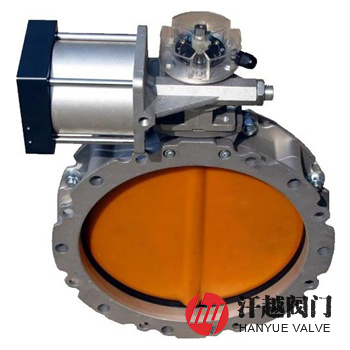

气动粉尘蝶阀产品概述

气动粉尘蝶阀是一种主要由本公司设计的侧推式气缸和铝合金蝶阀组合而成，适用于料箱、料斗以及装有粉状或颗粒状物料的筒仓作开关用的粉料蝶阀，其阀门本体由高压铝合金阀体、可变形耐磨橡胶圈、高分子耐磨复合材料蝶板等构成。由于该阀特殊结构及工程材料的运用，它始终是一个较经济的选择，因此本产品被广泛应用于混凝土搅拌站水泥粉传输、钢厂重力除尘等领域。

气动粉尘蝶阀整体设计精巧，80%以上的零部件均采用铝合金材料，重量轻。其采用本公司设计的一种特殊侧推式气缸，能对料仓、料斗的物料迅速切断或开启，气缸采用Y型圈+O型圈组合式密封结构，大大增加了气缸的使用寿命。该蝶阀阀体由两个高压印模压铸的半阀体组成，半阀体为铝合金材料，阀圈设计为U形状，增强了其变形密封能力，具有磨损自动补给功能，耐磨、高效、可达零泄漏。铝合金旋转蝶板与阀轴采用一体式压铸成型，安装更加方便。具有一个顶部法兰以及一个可拆卸管接，适用于连接一根柔性套管，方便连接出料。本产品通常安装于料斗、料箱、筒仓、螺旋泵或其他类型的输送机的下方，以及连接气动输送管道。

气动粉尘蝶阀部件材料

序号	部件名称	材料名称
1	阀体	铝合金	WCB	CF8	CF8M	CF3M
2	蝶板	耐磨复合材料	耐磨复合材料	304	316	316L
3	阀杆	45#	45#	304	316	316L
4	阀座	耐磨橡胶	耐磨橡胶	耐磨橡胶	耐磨橡胶	耐磨橡胶
5	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

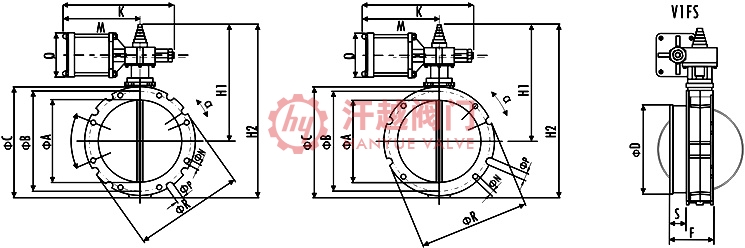

气动粉尘蝶阀外型尺寸及结构图

公称通径 DN	单法兰连接外形尺寸mm
公称通径 DN	ΦA	ΦB	ΦC	ΦD	F	G	H1	H2	K	M	N	P	ΦR	α	S	Q
100	95	180	220	105	115	35	250	380	260	175	4×14	4×20	220	22°30	40	110
150	150	200	228	163	115	35	255	390	260	175	4×14	4×20	228	22°30	40	110
200	200	250	278	213	115	35	280	440	260	175	4×14	4×20	278	22°30	40	110
250	250	300	328	263	115	35	305	490	260	175	8×14	8×20	325	11°15	40	110
300	300	350	378	313	115	35	340	540	260	175	8×14	16×20	375	5°41	40	110
350	350	400	440	363	123	50	400	680	450	280	8×14	16×20	440	10°	40	130
400	400	470	530	413	123	50	445	740	450	280	8×14	16×20	530	4°30	40	130

单法兰气动粉尘蝶阀

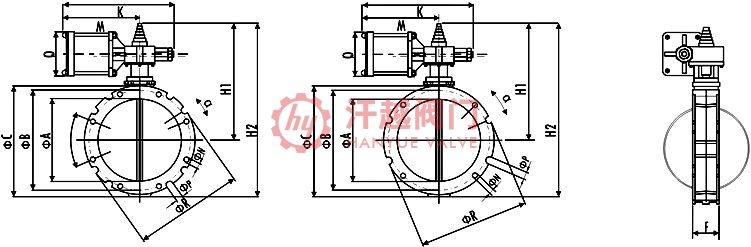

公称通径 DN	双法兰连接外形尺寸mm
公称通径 DN	ΦA	ΦB	ΦC	F	G	H1	H2	K	M	N	P	ΦR	α	Q
100	95	180	220	77	35	250	380	260	175	4×14	4×20	220	22°30	110
150	150	200	228	77	35	255	390	260	175	4×14	4×20	228	22°30	110
200	200	250	278	77	35	280	440	260	175	4×14	4×20	278	22°30	110
250	250	300	328	77	35	305	490	260	175	8×14	8×20	325	11°15	110
300	300	350	378	77	35	340	540	260	175	8×14	16×20	375	5°41	110
350	350	400	440	85	50	400	680	450	280	8×14	16×20	440	10°	130
400	400	470	530	85	50	445	740	450	280	8×14	16×20	530	4°30	130

双法兰气动粉尘蝶阀

如果你需订购我厂气动粉尘蝶阀产品，咨询时烦请说明公称通径，公称压力，阀体材质、蝶板材料、法兰标准等，本产品有单法兰和双法兰两种，也可按用户需求提供定制。
