燃气球阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 >

: 更新时间2023-07-18 13:24:51; 产品名称; 型??????? 号; 公称通径; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

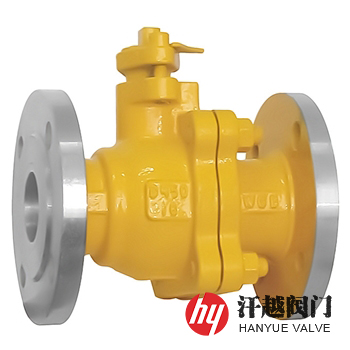

燃气球阀产品概述

燃气球阀启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到开启和关闭流道的目的，其采用成形聚四氟乙烯填料，O形密封圈用来防止外部杂质进入阀内，并保持燃气球阀长期密封性能。该阀被设计成防静电结构，当阀门的内密封体旋转摩擦产生静电时，利用一个导电装置和大地连通，从而避免静电导致天然气火灾，并具有防火结构，当弹性密封材料被烧损坏后，仍能保持一定密封性能，避免火灾扩大，它的锁定装置，可防止误动作引起的事故。本产品开关时转动灵活，以减少对密封面的磨损，工作状况下无内外泄漏，防火性能符合JB/T 6899标准的要求，特适用于介质为天然气、液化石油气及其混合气等易燃气体，其不锈钢阀体可用于工作条件较为恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。

燃气球阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	左阀体	WCB	CF8	CF3	CF8M	CF3M
3	阀座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
4	球体	304	304	304L	316	316L
5	阀杆	2Cr13	304	304L	316	316L
6	填料压板	WCB	CF8	CF3	CF8M	CF3M
7	填料	GRAPHITE、RPTFE、PTFE、TEFLON、PPL
8	螺栓	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

燃气球阀性能规范

公称压力PN(MPa)	1.6	2.5	4.0	6.4	10.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.6	15.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	7.04	11.0
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12237-2021、GB/T 21385-2008、API 608-2020、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
法兰尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
检验试验	GB/T 26480-2011、GB/T 13927-2022、API 598-2016

燃气球阀外形尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中只列出了部分HG/T 20592-2009标准PN16法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

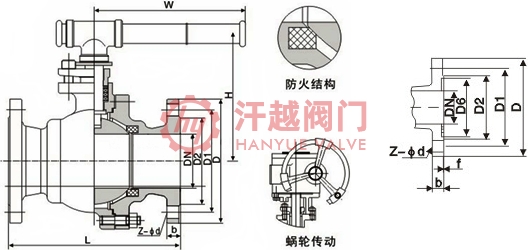

燃气球阀结构图

燃气球阀

如果你需订购我厂燃气球阀产品，咨询时烦请提供公称尺寸、公称压力、阀体材质、内件材料、介质使用温度形式等，本产品根据不同工况需求有软密封和硬密封等多种形式可供选择。
