快速排污阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排污阀

排污阀

: 更新时间2023-07-16 21:46:16; 产品名称; 型??????? 号P48H; 公称通径DN15~DN300; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

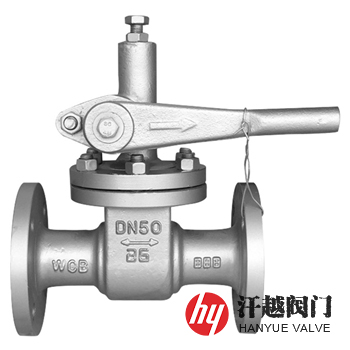

P48H快速排污阀产品概述

P48H快速排污阀是一种由阀体、阀盖、阀杆、阀瓣、阀座、齿轮轴及扳手等部件构成，适合安装于锅炉、压力容器等液底位置，用于间断排除沉积在液底的杂质的浮动闸板型直通式排污阀，其利用齿轮旋转90度带动阀杆提升实现开启和关闭的目的。该阀直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械载荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷，虽然对于压缩弹簧加载的阀门可以通过调整弹簧力来达到良好密封效果，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封，密封压差还应小于启闭压差，以确保开启灵活。本产品不仅结构简单、密封性能好，而且体积小、重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。

P48H快速排污阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	阀杆	2Cr13	304	304L	316	316L
4	阀瓣	304	304	304L	316	316L
5	阀座	304	304	304L	316	316L
6	齿轮轴	2Cr13	304	304L	316	316L
7	扳手	WCB	WCB	WCB	WCB	WCB
8	螺柱	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

P48H快速排污阀技术规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	6.3
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	9.45
液体高压密封试验压力(MPa)	1.1	1.76	2.75	4.4	6.93
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 26145-2010 排污阀
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	GB/T 26145-2010 排污阀
适用介质	液体或物理化学性质类似于液体的介质

P48H快速排污阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	L0	D	D1	D2/D6	b-f	Z-?d
16	25	160	160	180	115	85	65	14-2	4-14
	32	180	180	200	135	100	78	16-2	4-18
	40	230	220	220	145	110	85	16-3	4-18
	50	250	230	240	160	125	100	16-3	4-18
	65	265	250	280	180	145	120	18-3	4-18
	80	280	280	350	195	160	135	20-3	8-18
	100	350	400	500	215	180	155	20-3	8-18
25	25	160	160	180	115	85	65	16-2	4-14
	32	180	180	200	135	100	78	18-2	4-18
	40	230	220	220	145	110	85	18-3	4-18
	50	250	230	240	160	125	100	20-3	4-18
	65	265	250	280	180	145	120	22-3	8-18
	80	280	280	350	195	160	135	22-3	8-18
	100	350	400	500	230	190	160	24-3	8-23
40	25	160	160	180	115	85	65/58	16-4	4-14
	32	180	180	200	135	100	78/66	18-4	4-18
	40	230	220	220	145	110	85/76	18-4	4-18
	50	250	230	240	160	125	100/88	20-4	4-18
	65	265	250	280	180	145	120/110	22-4	8-18
	80	280	280	350	195	160	135/121	22-4	8-18
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

P48H快速排污阀结构图

快速排污阀

如果你需订购我厂排污阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质，介质温度及法兰执行标准等，本产品型号有Z44H、P44H、Z48H、P48H等，具体详情请联系我司销售技术人员。
