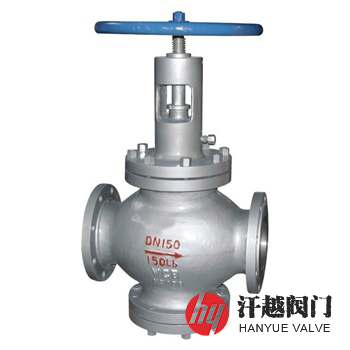

阀套式排污阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排污阀

排污阀

: 更新时间2023-07-16 20:56:40; 产品名称; 型??????? 号TP41Y; 公称通径DN15~DN300; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

阀套式排污阀产品概述

TP41Y阀套式排污阀是一种适合安装于天然气或其他气体介质的压力管道集输装置未端位置，用于节流、降压、排除污物的套筒式排污阀，其在阀瓣顶端加装了与阀座通道间隙配合值较小的阀套，在排污时具有节流降压功能。该阀采用双重(硬、软质)密封，能做到在高压气体介质条件下的零泄漏，其中硬质合金密封面可以更耐气流冲刷、耐磨损，软质密封(四氟乙烯板与硬质合金配合)，可以提高阀门的密封作用，密封面均采用锥度密封，有利于阀门自身清洗附在密封面上的脏物，再由于阀瓣开设了平衡孔，使阀门在关闭、开启时，阀瓣受到较小的作用力，也使阀门启闭时具有较小的力矩，它还在阀的底部设置了较大的排污孔，必要时可以打开，清理阀内污物。本产品在截流排污的过程中，突出了阀套、密封副的节流、耐冲蚀和密封性能，因此被广泛应用在石油、天然气及化工行业中。

TP41Y阀套式排污阀常闭状态下，阀瓣硬密封面压在阀座凸台上，形成一道硬质密封，同时嵌在阀瓣上的软质密封与阀座端面紧压，形成第二道密封，双质密封结构保证了阀门的零泄漏。节流排污时，阀瓣上的双密封面离开阀座，管中的介质、杂质一同流过阀套、阀座，同时实现节流与排污，阀瓣、阀座密封面利用套垫斜角改变介质流向，具有自清扫功能，使密封副不夹带杂质。关阀状态，管道中介质排放后关闭阀门，介质从套垫斜角处进入阀座通道，流阻系数增加，流速加快，斜角改变介质流向，产生涡流，阀座端面介质径向力增加，实现阀座启封的吹扫。阀瓣密封面接近阀座时，套垫与阀座通道的配合间隙阻止较大颗粒介质流向密封副，加之流速的进一步增大和介质横向力的吹扫，阀门在关闭时已基本清扫干净了密封副上的杂质，保证了阀门排污后的密封性能达到介质无泄漏。

阀套式排污阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	阀杆	2Cr13	304	304L	316	316L
4	阀瓣	2Cr13+HF	304+HF	304L+HF	316+HF	316L+HF
5	阀座	2Cr13+HF	304+HF	304L+HF	316+HF	316L+HF
6	阀套	2Cr13	304	304L	316	316L
7	底盖	WCB	CF8	CF3	CF8M	CF3M
8	密封圈	PTFE	PTFE	PTFE	PTFE	PTFE

阀套式排污阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0
上密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
设计制造	GB/T 26145-2010、ASME B16.34-2013
结构长度	GB/T 26145-2010、ASME B16.10-2017
法兰尺寸	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016
适用介质	气体或物理化学性质类似于气体的介质

阀套式排污阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	H1	H2	Do
16 ~ 63	25	216	243	86	329	180
	40	230	265	108	373	250
	50	230	346	115	461	250
	80	310	409	146	555	300
	100	350	433	163	596	300
	150	480	521	202	723	350
	200	600	594	292	886	350
	250	730	621	355	976	400
100	25	230	245	78	323	200
	40	260	265	106	371	250
	50	300	287	110	397	300
	80	380	409	152	561	350
	100	430	433	169	602	350
	150	559	531	225	756	400
	200	660	709	321	1030	500
	250	787	817	399	1216	500
160	25	230	215	78	293	200
	40	260	265	105	370	250
	50	300	237	110	347	300
	80	390	414	155	569	350
	100	450	440	175	615	350
表中H2为总高度，如需其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

阀套式排污阀结构图

阀套式排污阀

如果你需订购我厂排污阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材质、工作温度、法兰标准及法兰密封面形式等，本产品型号有TP41Y和KTP41Y两种，其中不带K为普通型，带K的为抗硫型，如有抗硫要求，订货时请注明。
