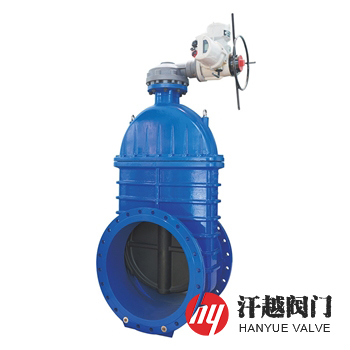

Z945X电动弹性座封闸阀由阀体、阀盖、闸板、阀杆、支架和电动驱动装置等部件组成，其电动执行器固定安装在软密封闸阀上，并接通电源后开始工作，将启闭力传递到阀杆上，从而带动闸板转动，以达到流体的通断。本产品可根据用户的要求配装各种不同类型的电动执行机构，实现远距离控制及自动控制，特别适合在不宜人工手动操作的工况。
Z945X电动弹性座封闸阀阀体内外表面采用无毒粉体环氧树脂涂装，闸板内外采用橡胶复膜模压成型，可防止阀体和闸板的腐蚀及生锈，具有密封性能好、开关轻巧、弹性记忆性佳及使用寿命长等优点。本产品可广泛用于自来水、消防、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
序号
部件名称
材料名称
1
阀 体
HT200
QT450-10
WCB
CF8
CF8M
CF3M
2
阀 盖
3
闸板骨架
4
闸板橡胶
NBR/EPDM
5
阀 杆
2Cr13
304
316
316L
6
密 封 圈
7
压 盖
8
支 架
9
电 装
组合件
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 216-2013 给水排水用软密封闸阀
法兰尺寸
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
试验标准
GB/T 13927-2008、API 598-2016
工作温度
0℃ ~ 80℃
公称压力
PN
公称尺寸
DN

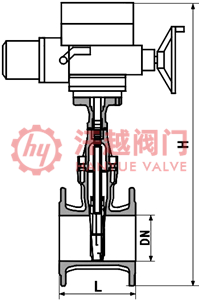

结构尺寸mm
L
H(全开)
10 ~ 25
50
178
732
250
330
1263
65
190
773
300
356
1360
80
203
820
350
381
1550
100
229
870
400
406
1610
125
254
915
450
432
1900
150
267
1003
500
457
1938
200
292
1110
600
508
2120
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂弹性座封闸阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、附件要求等，本产品有明杆和暗杆两种，具体详情请联系我司销售技术人员。
