Z45X暗杆弹性座封闸阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 软密封闸阀

软密封闸阀

: 更新时间2023-07-16 09:03:14; 产品名称; 型??????? 号Z45X; 公称通径DN50~DN900; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

Z45X暗杆弹性座封闸阀产品概述

Z45X暗杆弹性座封闸阀是一种阀杆作旋转运动，传动螺纹在阀体内腔，并利用闸板整体包覆橡胶，密封面在关闭时产生弹性变形的补偿作用达到良好的密封效果的软密封闸阀，其阀杆采用三道O型环密封圈设计，可大大减少开关时的摩擦阻力，大幅减少漏水现象，且在有压力及不停水的情况下施工更换O型圈。本产品具有体积小，重量轻，便于安装和维修、开关轻巧，密封可靠，弹性记忆佳及使用寿命长等优点。

Z45X暗杆弹性座封闸阀阀体通常采用树脂砂造型球墨铸铁材质制成，强度高、体积小，重量较传统闸阀重量减轻约20% ~ 30%，其内、外部以无毒性粉体环氧树脂涂装，增强耐腐蚀能力，提高给水品质，阀瓣的内外表面均以橡胶完全包覆而不至于出现锈水或腐蚀现象。本产品安装维修方便，克服了一般闸阀密封不良、漏水和生锈的现象，特别适合使用温度不大于80℃的城镇给水排水管路上用，可供生饮。

Z45X暗杆弹性座封闸阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	阀盖	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	闸板骨架	HT200	QT450-10	WCB	CF8	CF8M	CF3M
4	闸板橡胶	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	阀杆	2Cr13	2Cr13	2Cr13	304	316	316L
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	压盖	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
8	防尘罩	NBR	NBR	NBR	NBR	NBR	NBR
9	手轮	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10

Z45X暗杆弹性座封闸阀性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压水密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压水密封试验压力(MPa)	0.05	0.05	0.05	0.05	0.05	0.05
设计制造	CJ/T 216-2013 给水排水用软密封闸阀
法兰尺寸	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
试验标准	GB/T 13927-2008、API 598-2016
工作温度	0℃ ~ 80℃

Z45X暗杆弹性座封闸阀外形尺寸

公称压力 PN	公称尺寸 DN	结构尺寸mm		公称压力 PN	公称尺寸 DN	结构尺寸mm
公称压力 PN	公称尺寸 DN	L	Ha/Hc	公称压力 PN	公称尺寸 DN	L	Ha/Hc
10 ~ 25	50	178	313/355	10 ~ 25	250	330	837/875
	65	190	332/375		300	356	948/990
	80	203	372/415		350	381	1010/1050
	100	229	424/476		400	406	1220/1245
	125	254	497/540		450	432	1280/1310
	150	267	562/600		500	457	1480/1560
	200	292	680/720		600	508	1665/1750
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

Z45X暗杆弹性座封闸阀结构图

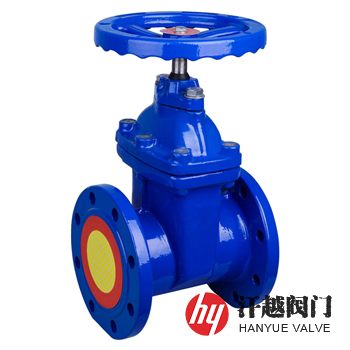

Z45X暗杆弹性座封闸阀

如果你需订购我厂弹性座封闸阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、附件要求等，本产品有明杆和暗杆两种，具体详情请联系我司销售技术人员。
