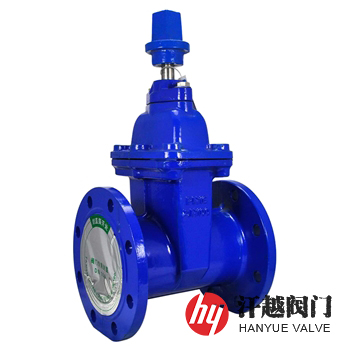

RVCX埋地式弹性座封闸阀是一种方锥形传动帽采取机械方式固定在阀杆上，并可配用扳手操作埋设在地下的给水排水用软密封闸阀，其通过扳手将启闭力传递到阀杆或驱动装置上，顺时针转动时，阀关闭，逆时针转动时，阀开启。该阀采用暗杆设计，结构紧凑，阀杆螺母与闸板为两体结构，无卡阻现象发生，底部为与水管相同的平底式全流域直通式设计，不易造成杂物淤积，使流体畅通无阻。本产品适用于城镇供水排水管道用。
RVCX埋地式弹性座封闸阀具有很好的防腐性能，它的阀体和阀盖内外表面都喷涂有环氧树脂，连接螺柱采用内六角螺栓，顶部胶封，可靠的卫生级环氧树脂符合卫生标准GB/T17219-1998，闸板表面整体包覆符合卫生检验标准的橡胶，需要时内表面搪瓷。阀杆密封采用O形密封圈，阀杆和阀杆螺母等零部件使用受水不腐蚀的不锈钢或青铜等材料。本产品特别适用于饮用水、城镇给水排水系统和污水处理以及食品等行业。
序号
部件名称
材料名称
1
阀 体
HT200
QT450-10
WCB
CF8
CF8M
CF3M
2
阀 盖
3
闸板骨架
4
闸板橡胶
NBR/EPDM
5
阀 杆
2Cr13
304
316
316L
6
密 封 圈
7
压 盖
8
防 尘 罩
NBR
9
传 动 帽
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 216-2013 给水排水用软密封闸阀
法兰尺寸
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
试验标准
GB/T 13927-2008、API 598-2016
工作温度
0℃ ~ 80℃
公称压力
PN
公称尺寸
DN

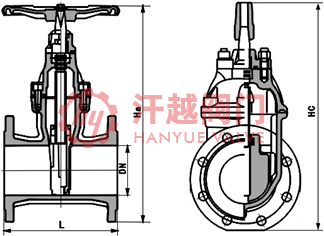

结构尺寸mm
L
Ha/Hc
10 ~ 25
50
178
313/355
250
330
837/875
65
190
332/375
300
356
948/990
80
203
372/415
350
381
1010/1050
100
229
424/476
400
406
1220/1245
125
254
497/540
450
432
1280/1310
150
267
562/600
500
457
1480/1560
200
292
680/720
600
508
1665/1750
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂弹性座封闸阀产品，咨询时烦请说明公称压力、公称通径、阀体材料、法兰执行标准、法兰密封面形式等，本产品阀体材质有铸铁、球墨铸铁、铸钢及不锈钢等，具体详情请联系我司销售技术人员。
