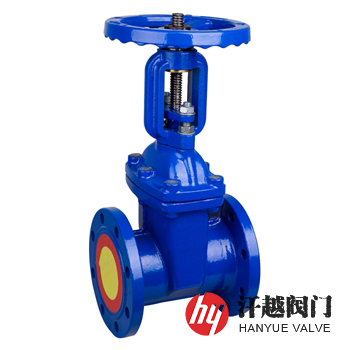

Z41X明杆弹性座封闸阀是一种适用于城镇给水排水用，并且阀杆作升降运动，传动螺纹在阀体外部的软密封闸阀，其利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，该阀可以较直观显示阀门开度，启闭迅速可靠。本产品阀体内外表面采用粉体环氧树脂涂装，内件为耐腐蚀不锈钢或铜合金材料，可用于污水系统及地下等恶劣环境。
Z41X明杆弹性座封闸阀阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何加工即可保证阀的密封性。闸板内部骨架为整体铸造，骨架内外表面全部包覆橡胶，具有接覆牢靠、不脱落、弹性记忆佳、可互换。其阀座采用平底式全流域直通式设计，相当一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。本产品一般安装于距地面较高位置。
序号
部件名称
材料名称
1
阀 体
HT200
QT450-10
WCB
CF8
CF8M
CF3M
2
阀 盖
3
闸板骨架
4
闸板橡胶
NBR/EPDM
5
阀 杆
2Cr13
304
316
316L
6
阀杆螺母
ZCuAl10Fe3
7
中 口 垫
8
密 封 圈
9
压 盖
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高压水密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低压水密封试验压力(MPa)
0.05
设计制造
CJ/T 216-2013 给水排水用软密封闸阀
法兰尺寸
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
试验标准
GB/T 13927-2008、API 598-2016
工作温度
0℃ ~ 80℃
公称压力
PN
公称尺寸
DN
结构尺寸mm
L
Hmin/Hmax
10 ~ 25
50
178
313/355
250
330
837/875
65
190
332/375
300
356
948/990
80
203
372/415
350
381
1010/1050
100
229
424/476
400
406
1220/1245
125
254
497/540
450
432
1280/1310
150
267
562/600
500
457
1480/1560
200
292
680/720
600
508
1665/1750
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂弹性座封闸阀产品，咨询时烦请说明公称压力、公称通径、阀体材料、内件材质、法兰执行标准、法兰密封面形式等，本产品面向手轮顺时针转动时，阀关闭，逆时针转动时，阀开启。具体详情请联系我司销售技术人员。
