管力控制阀

: 更新时间2023-05-18 10:42:25; 产品名称; 型??????? 号BFDG7M43HX; 公称通径DN200~DN2000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

BFDG7M43HX管力阀产品概述

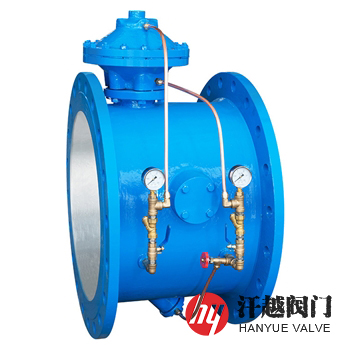

BFDG7M43HX管力阀是一种由阀体、阀杆、大小阀板、液压缸、膜片头、过滤器、高压管、缓闭部件、微孔止回阀、旁通组件、控制顶杆和调节阀等组成，在吸收微阻缓闭止回阀、液控止回蝶阀和多功能水泵控制阀的基础上研制而成的水泵出口控制阀。当水泵启动后，水压通过进口带微孔止回阀的旁通管，进入控制腔下腔，大阀板在进口端水力作用下，连同小阀板一同缓慢开启，开阀速度可根据工况要求调节旁逋球阀的开度进行设定，以达到较佳效果为准。当停泵瞬间，阀门进口流量及压力突然降低，大阀板在重力作用下迅速关闭(阀板与阀座接触前，设有缓冲机构，保护密封面)，截断大部分水流，小阀板在控制腔作用下自动开启泄除回流压力水，削减水锤峰值，同时，一部分回流水通过旁通管道进入控制腔上腔，推动控制杆下行，关闭小阀板至完全切断介质，关阀时间可通过旁通管道上的调节阀调节，使水锤峰值在控制范围内。本产品采用膜片式控制装置，可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与远程检测功能，主要安装在自动化给排水泵站的离心泵、混流泵和轴流泵出水管道上，适用于清水、原水、污水及渣浆水类介质。

BFDG7M43HX管力阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀板	QT450	WCB	CF8	CF8M	CF3M
3	阀座	QT450	WCB	CF8	CF8M	CF3M
4	密封面	D507	D507	STELLITE6	STELLITE6	STELLITE6
5	阀杆	2Cr13	2Cr13	304	316	316L
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	球阀	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
9	过滤器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	螺柱	35	35CrMo	304	316	316
11	螺母	45	30CrMo	304	316	316

BFDG7M43HX管力阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	4.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.75	6.0
高压液密封试验压力(MPa)	0.66	1.1	1.76	2.75	4.4
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
最低工作压力(MPa)	≥0.05	≥0.05	≥0.05	≥0.05	≥0.05
关阀时间(可调)	快关:1S ~ 3S、慢关:6S ~ 120S
开阀时间(可调)	10S ~ 120S
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
工作温度	0℃ ~ 80℃
适用介质	清水、污水、原水、海水或油品等
流阻系数	0.3 ~ 1.1

BFDG7M43HX管力阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	L1	L2	H	H1	B	B1	B2
6 ~ 10	200	190	—	—	520	—	355	—	—
	250	250	—	—	580	—	420	—	—
	300	270	—	—	710	—	490	—	—
	350	290	—	—	770	—	560	—	—
	400	406	—	—	830	—	625	—	—
	450	432	—	—	870	—	685	—	—
	500	457	—	—	930	—	720	—	—
	600	508	—	—	1090	—	910	—	—
	700	610	300	240	1260	520	1050	760	650
	800	660	360	220	1440	600	1170	820	720
	900	711	420	300	1535	650	1315	950	820
	1000	811	460	350	1750	700	1460	1040	900
	1200	850	500	410	1960	800	1580	1240	1070
	1400	950	620	500	2250	900	1900	1400	1250
	1600	1100	750	600	2500	1020	2100	1520	1300
	1800	1200	850	680	2820	1150	2400	1620	1400
	2000	1300	980	820	3150	1250	2750	1800	1550
	2200	1450	1100	900	3500	1360	3000	1980	1700
	2400	1550	1250	1100	3800	1480	3200	2320	2020
	2600	1700	1400	1200	4100	1600	3500	2380	2050
	2800	1850	1550	1350	4550	1700	3800	2520	2240
	3000	2000	1680	1460	4900	1850	4100	2990	2660

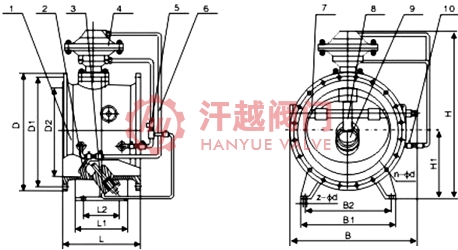

BFDG7M43HX管力阀结构图

膜片式管力阀

如果你需订购我厂水力控制阀产品，咨询时烦请说明公称压力、进出口压力、公称通径、阀体材质、内件材质、工作温度等以便选型，本产品有膜片式和活塞式两种，具体详情请联系我司销售技术人员。

上一条：BFDG7H42HR管力阀下一条：100A角型定水位阀
