BFDG7H42HR管力阀

水力控制阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 水力控制阀 > 管力控制阀

管力控制阀

: 更新时间2023-05-18 13:13:51; 产品名称; 型??????? 号BFDG7H42HR; 公称通径DN200~DN2000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

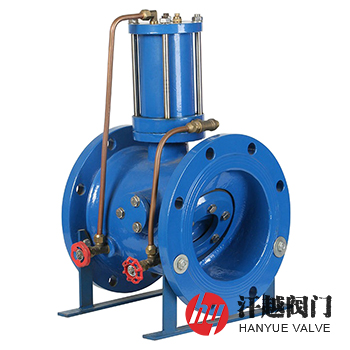

BFDG7H42HR管力阀产品概述

BFDG7H42HR管力阀由阀体、大小阀瓣、阀轴、调节杆、主控缸、旁通阀、弹簧和缓闭活塞等组成，滑块一端通过销轴和弹簧铰装在大阀板上，小阀板设在滑块另一端与大阀板上的泄流孔对应，在阀体顶部设有活塞缸及活塞，在活塞上设有与滑块对应顶接的活塞杆，活塞缸下腔设有与阀体进口端连通的进口旁通管，上腔设有与阀体出口端连通的出口旁通管，在阀体底部设有缓闭活塞缸，在缓闭活塞缸设有与大阀板下沿对应的缓闭活塞和与缓闭活塞对应的调节螺钉，缓闭活塞缸连通有与阀体进口端连通的缓闭旁通管。本产品广泛应用于电力、环保、冶金、石化、市政和食品等行业供排水系统、污水泵房加压输出水泵的出口处。

BFDG7H42HR管力阀的启闭由输送介质驱动，与水泵自动联锁，无需人员外力操作。当水泵启动后，水压通过进口旁通管进入控制缸下腔，大阀瓣在进口介质作用下，连同小阀瓣一同缓慢开启，开阀速度可根据工况要求调节；当水泵关闭时，阀门进口端介质失压，大阀瓣在自力作用下自动关闭，截止了70%-80%的水流介质，同时，一部份回流水通过旁通阀进入控制缸上腔，推动控制杆下行，关闭小阀瓣至完全切断介质，关闭时间可通过旁通阀调节来实现，使水锤峰值控制在规定范围内。本产品兼具电动闸阀、蝶阀以及止回阀的功能，具有敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，?；に眉肮芡低嘲踩?。

BFDG7H42HR管力阀部件材料

序号	部件名称	材料名称
1	阀体	QT450	WCB	CF8	CF8M	CF3M
2	阀板	QT450	WCB	CF8	CF8M	CF3M
3	阀座	QT450	WCB	CF8	CF8M	CF3M
4	密封面	D507	D507	STELLITE6	STELLITE6	STELLITE6
5	阀轴	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	活塞	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	密封副	D507+A102	D507+A102	316L+316L	316L+316L	316L+316L
9	过滤器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	螺栓	35	35CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
11	螺母	45	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

BFDG7H42HR管力阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.5	4.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.75	6.0
高压液密封试验压力(MPa)	0.66	1.1	1.76	2.75	4.4
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
工作压力(MPa)	≥0.05	≥0.05	≥0.05	≥0.05	≥0.05
关阀时间(可调)	快关:1S ~ 3S、慢关:6S ~ 120S
开阀时间(可调)	10S ~ 120S
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
工作温度	0℃ ~ 80℃
适用介质	清水、污水、原水、海水或油品等
流阻系数	0.3 ~ 1.1

BFDG7H42HR管力阀外形尺寸

公称压力 PN	公称通径 DN	尺寸mm
公称压力 PN	公称通径 DN	L	L1	L2	H	H1	B	B1	B2
6 ~ 10	200	190	—	—	520	—	355	—	—
	250	250	—	—	580	—	420	—	—
	300	270	—	—	710	—	490	—	—
	350	290	—	—	770	—	560	—	—
	400	406	—	—	830	—	625	—	—
	450	432	—	—	870	—	685	—	—
	500	457	—	—	930	—	720	—	—
	600	508	—	—	1090	—	910	—	—
	700	610	300	240	1260	520	1050	760	650
	800	660	360	220	1440	600	1170	820	720
	900	711	420	300	1535	650	1315	950	820
	1000	811	460	350	1750	700	1460	1040	900
	1200	850	500	410	1960	800	1580	1240	1070
	1400	950	620	500	2250	900	1900	1400	1250
	1600	1100	750	600	2500	1020	2100	1520	1300
	1800	1200	850	680	2820	1150	2400	1620	1400
	2000	1300	980	820	3150	1250	2750	1800	1550
	2200	1450	1100	900	3500	1360	3000	1980	1700
	2400	1550	1250	1100	3800	1480	3200	2320	2020
	2600	1700	1400	1200	4100	1600	3500	2380	2050
	2800	1850	1550	1350	4550	1700	3800	2520	2240
	3000	2000	1680	1460	4900	1850	4100	2990	2660

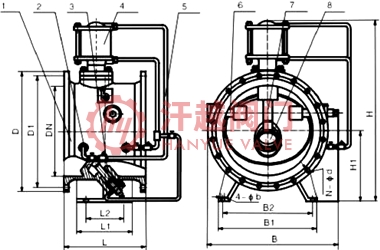

BFDG7H42HR管力阀结构图

活塞式管力阀

如果你需订购我厂水力控制阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材质、工作温度等，本产品有有普通型、调节型、污水型、回水低压型等多种，具体详情请联系我司销售技术人员。
