SD44X手动快开排泥阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排泥阀

排泥阀

: 更新时间2023-05-31 13:35:54; 产品名称; 型??????? 号SD44X; 公称通径DN80~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

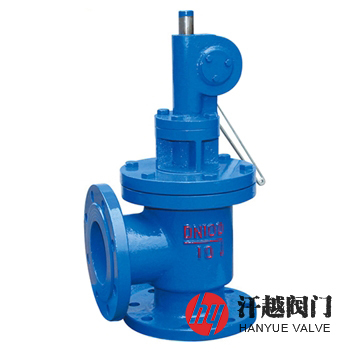

SD44X手动快开排泥阀产品概述

SD44X手动快开排泥阀一种由主阀、齿轮箱、齿条手柄、挡位等部件组成，入口与出口端夹角成90°，安装于反应池或沉淀池外，快速排走污泥的升降式阀门，其工作时只要把手柄往下按定位就可以开启，相反就快速关闭。该阀是我厂为满足无液压源、无气源及无电源等工况条件而研制，其采用手动驱动，无需另设加压泵和空压机以及架设供电线路，它的转动用齿轮和齿条带动，升降方便快捷。本产品具有使用寿命长，启闭速度快，通常在几秒内就能完成，而且全衬胶阀板关闭后密封性能优异，无渗漏等特点，因此，特适合安装在水厂、水处理厂的水池外，用以定期排走池底的泥沙和污物。

SD44X手动快开排泥阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M
2	阀盖	HT200	QT450-10	WCB	CF8	CF8M
3	齿轮架	HT200	QT450-10	WCB	CF8	CF8M
4	齿轮	Q235B	Q235B	Q235B	Q235B	Q235B
5	阀板	HT200	QT450-10	WCB	CF8	CF8M
6	阀杆	2Cr13	2Cr13	2Cr13	304	316
7	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	螺栓	35	35	35	304	316
9	螺母	45	45	45	304	316

SD44X手动快开排泥阀性能参数

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.2
低压气密封试验压力(MPa)	0.275	0.66	0.6	0.6	0.6
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	GB/T 13927-2008、API 598-2016
工作介质	清水、原水、污水、泥水等
适用温度	0℃ ~ 80℃

SD44X手动快开排泥阀外型尺寸

公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L1	L2	H	D	D1	D2	b-f	Z-?d
10	80	135	115	330	200	160	138	20-3	8-18
	100	145	125	360	220	180	158	20-3	8-18
	150	185	155	450	285	240	212	22-3	8-22
	200	220	185	545	340	295	268	24-3	8-22
	250	250	215	610	395	350	320	26-3	12-22
	300	280	240	680	445	400	370	26-4	12-22
表中只列出了部分JB/T 79-2015标准PN10法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

SD44X手动快开排泥阀结构图

手动快开排泥阀

如果你需订购我厂排泥阀产品，咨询时烦请说明公称压力、公称通径、阀体和内件材料、法兰执行标准及密封面形式等，具体详情请联系我司销售技术人员。
