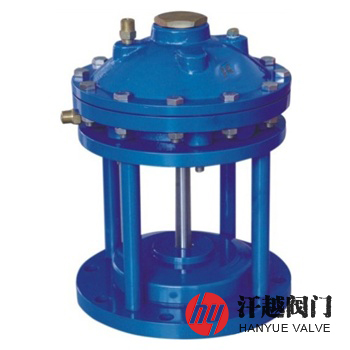

JM742X隔膜式池底排泥阀是一种安装于反应池或沉淀池内，阀腔为非密闭型结构，由驱动装置，通过双室膜片传动机构控制阀门的启闭，定期排出池底污泥的升降式阀门。如工况要求驱动介质突然停供时阀能自动关闭，其可在膜片腔增加复位弹簧。该阀出厂时，阀板与阀座闭合，阀门处于关闭状态，当需开启时，操作换向阀，通过控制系统使有压液体进入膜片室下腔，将弹性隔膜向上压，同时拉动阀杆上移，阀杆带动阀板上升，阀门被打开，池底的污泥被排出，排完后，调整换向阀，使膜片室下腔泄压，上腔充入有压液体，从而使隔膜向下行，并带动阀杆和阀板下降，将主阀的开闭口封闭。本产品与活塞式相比具有无运动和机械磨损，对泥沙淤积不敏感，不需要润滑，其隔膜由橡胶加尼龙纤维制成，使用时间长等优点。
序号
部件名称
材料名称
1
阀 座
HT200
QT450
WCB
CF8
CF8M
CF3M
2
密 封 圈
NBR/EPDM
3
阀 板
4
阀 杆
2Cr13
304
316
316L
5
膜 片 座
6
膜 片
7
阀 盖
8
螺 栓
35
9
螺 母
45
密封试验压力
0.3MPa (试验介质为水)
驱动介质压力
0.15MPa ～ 0.6MPa
驱动介质
清水、空气或按订货合同要求
设计制造
T/CCMSA 40523-2021 沉淀池用排泥阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
适用介质
清水、原水、污水、泥水等
工作温度
0℃ ～ 80℃
公称压力
PN
公称通径
DN
外形尺寸mm
H
D
D1
D2
b-f
Z-?d
10
100
260
220
180
158
20-3
8-18
150
375
285
240
212
22-3
8-22
200
430
340
295
268
24-3
250
525
395
350
320
26-3
12-22
300
585
445
400
370
26-4
600
505
460
16-22
680
565
515
482
16-26
表中只列出了部分JB/T 79-2015标准PN10法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂排泥阀产品，咨询时烦请说明公称压力、公称通径、阀体材料、使用介质、介质温度、法兰执行标准、法兰密封面形式等，本产品可按客户需求承接定制，具体详情请联系我司销售技术人员。
