J145X电磁液动立式三通阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排泥阀

排泥阀

: 更新时间2023-06-02 16:55:31; 产品名称; 型??????? 号J145X; 公称通径DN80~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

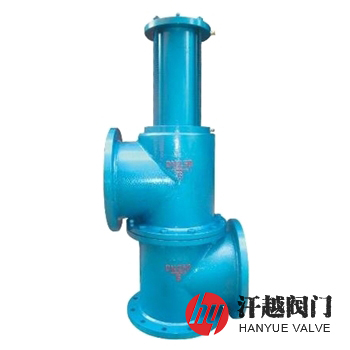

J145X电磁液动立式三通阀产品概述

J145X电磁液动立式三通阀是一种由上体和下体组合而成具有两个入口和一个出口端的三通道阀体、液压缸体、活塞、缸盖、阀杆、阀板等零部件和控制系统组成的双作用排泥阀，其通过双室活塞驱动机构控制阀门的启闭，快速排出污泥。该阀液压缸活塞将缸体内分为上、下两个密封腔室，并通过外装的电磁换向阀，将外来压力液体引入上腔时使活塞作关闭驱动，引入下腔时使活塞作开启驱动，活塞的运动带动阀杆和阀板作下降或上升动作。本产品主要安装在过滤水池过清水和反冲冼排污阀，也可用于控制过滤池的进水和排水，具有操作简单、开启平稳快捷、启闭灵活、密封可靠、无噪音，以及便于实现自控、远控或集中控制等特点。

J145X电磁液动立式三通阀部件材料

序号	部件名称	材料名称
1	上下阀体	HT200	QT450-10	WCB	CF8	CF8M
2	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
3	阀板	HT200	QT450-10	WCB	CF8	CF8M
4	阀杆	2Cr13	2Cr13	2Cr13	304	316
5	活塞座	HT200	QT450-10	WCB	CF8	CF8M
6	液压缸体	HT200	QT450-10	WCB	CF8	CF8M
7	缸盖	HT200	QT450-10	WCB	CF8	CF8M
8	螺栓	35	35	35	304	316
9	螺母	45	45	45	304	316

J145X电磁液动立式三通阀性能参数

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.2
低压气密封试验压力(MPa)	0.275	0.66	0.6	0.6	0.6
驱动介质压力	0.3MPa ～ 1.0MPa
驱动介质	清水、空气或按订货合同要求
控制器输入电压	AC 220V
电磁阀线圈电压	DC 24V
连接法兰	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
试验标准	GB/T 13927-2008、API 598-2016

J145X电磁液动立式三通阀外型尺寸

公称压力 PN	公称通径 DN	尺寸mm				电磁换向阀接口规格
公称压力 PN	公称通径 DN	L	H	H1	H2	电磁换向阀接口规格
6 ~ 10	150	360	870	155	450	G ?"
	200	420	1010	180	540	G ?"
	250	490	1150	210	580	G ?"
	300	560	1320	240	650	G 1"
表中只列出了部分规格及参数。如需其他规格尺寸，请咨询汗越阀门技术部！

J145X电磁液动立式三通阀结构图

电磁液动立式三通阀

如果你需订购我厂排泥阀产品，咨询时烦请提供公称通径、公称压力、阀体材质等，本系列产品的连接形式均为法兰连接，可按用户需求提供信号反馈装置。
