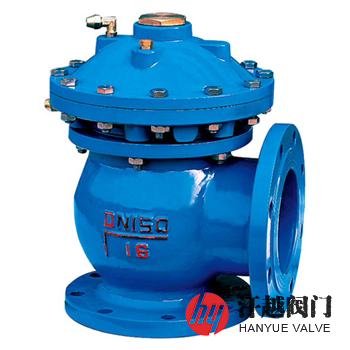

膜片式快开排泥阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排泥阀

排泥阀

: 更新时间2023-06-02 16:30:31; 产品名称; 型??????? 号JM744X; 公称通径DN80~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

JM744X膜片式快开排泥阀产品概述

JM744X膜片式快开排泥阀由一个依靠液压操作的双室膜片传动机构和角式截止阀组成，外装控制系统，通过双室膜片传动机构控制阀门的启闭，快速排除污泥。其需排泥时，通过控制系统使膜片下腔加压至阀板处于开度状态，排出池内泥沙和污物，排完后，调整换向阀使膜片下腔泄压，上腔加压至阀板处于关闭状态，封闭流体进出口通道。本产品开启时间短，一般只需20秒就能打开阀门。

JM744X膜片式快开排泥阀由阀体、阀盖、膜片座、膜片、膜片压板、阀板、阀杆等零部件和控制系统组成，该阀控制系统主要由电磁换向阀控制驱动介质使阀门开启和关闭，它通过管接头与阀门相连接，管接头材料为铜合金或不锈钢，其电磁换向阀在停电时可自动或人工复位关闭阀门。本产品主要安装在给排水、污废水、石油、化工等领域的反应池、沉淀池等用以定期排除池底污泥的场所。

JM744X膜片式快开排泥阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M
2	阀盖	HT200	QT450-10	WCB	CF8	CF8M
3	阀板	HT200	QT450-10	WCB	CF8	CF8M
4	阀杆	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2
5	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	膜片座	HT200	QT450-10	WCB	CF8	CF8M
7	螺栓	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2
8	螺母	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2

JM744X膜片式快开排泥阀性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.2
低压气密封试验压力(MPa)	0.275	0.66	0.6	0.6	0.6
驱动介质压力	0.15MPa ～ 0.6MPa
驱动介质	清水、空气或按订货合同要求
设计制造	CJ/T 196-2004 膜片式快开排泥阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	CJ/T 196-2004 膜片式快开排泥阀

JM744X膜片式快开排泥阀外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm				进液接管 G
公称压力 PN	公称通径 DN	L	L1	H	H1	进液接管 G
6 ~ 10	80	135	210	330	115	?"
	100	145	240	360	125	?"
	150	185	315	450	155	?"
	200	220	400	545	185	?"
	250	250	460	610	215	?"
	300	280	555	680	240	?"

JM744X膜片式快开排泥阀结构图

膜片式快开排泥阀

如果你需订购我厂排泥阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料、工作温度等，本产品适用于公称压力不大于PN1.0MPa，公称通径为DN80~DN400的工况场合，具体详情请联系我司销售技术人员。
