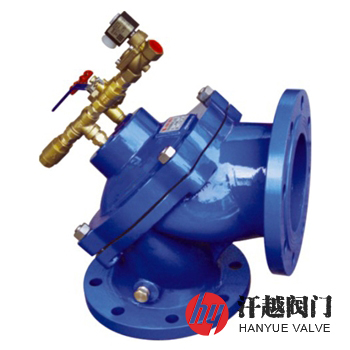

100S角式隔膜排泥阀由阀体、阀盖、隔膜、弹簧、螺钉、三通换向阀和管接头等组成，阀体的进口与出口中心线成90°，在阀体进口与出口的过流道中间有一个作密封副的凸台。阀体上装隔膜，隔膜用阀盖压住，隔膜与阀盖之间形成驱动腔，驱动腔内装有弹簧，通过螺钉将阀体、隔膜和阀盖连接在一起。阀盖上钻有螺孔，管接头分别通过螺孔连接与驱动腔连通。管接头上装有三通换向阀，换向阀一端与驱动腔连通，一端与大气相通，还有一端与用作驱动的直压力的流体(气体或液体)连通。该阀一般装在与水池底部相连通的管子上，当不需排泥时，三通换向阀中有压力流体与驱动腔相通，在流体压力和弹簧压力下，隔膜与阀体上凸台密封副接触，切断阀体进出口通路，此时三通换向阀与大气相通的管子处于关闭状态。当需要排泥时，调整三通换向阀开关，将有压流体与驱动腔隔断，而使驱动腔与大气相通，此时阀体进口处的隔膜在池子内蓄水的压力将大于大气压力，这样隔膜在驱动腔和阀体进口处两侧压力差作用下压缩弹簧，隔膜迅速与阀体凸台密封副分开，阀体进口与出口形成通道源源不断地排走池子底部泥沙水混合物。当泥沙排除后，调整三通换向阀开关，将驱动腔与大气隔断，而驱动腔与有压流体接通，此时驱动腔内压力将大于阀体内泥沙水混合物的压力，隔膜将迅速运动，直到与阀体上凸台密封面贴紧隔断阀体进出口通道，使排泥阀处于关闭状态。
序号
部件名称
材料名称
1
阀 体
HT200
QT450-10
WCB
CF8
CF8M
2
阀 盖
3
阀 瓣
06Cr19Ni10
06Cr17Ni12Mo2
4
弹 簧
5
隔 膜
NBR/EPDM
6
螺 栓
7
螺 母
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.0
高压液密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.2
低压气密封试验压力(MPa)
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
GB/T 13927-2008、API 598-2016
适用介质
清水、原水、污水、泥水等
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN
外形尺寸mm
H
D
D1
D2
b-f
Z-?d
10
80
140
200
160
138
20-3
8-18
100
150
220
180
158
185
285
240
212
22-3
8-22
245
340
295
268
24-3
250
395
350
320
26-3
12-22
300
445
400
370
26-4
如果你需订购我厂排泥阀产品，咨询时烦请说明公称压力、公称通径、阀体材料、法兰执行标准及密封面形式等，本产品有100S常闭型和100M常开型两种，订货时需注明，具体详情请联系我司销售技术人员。
