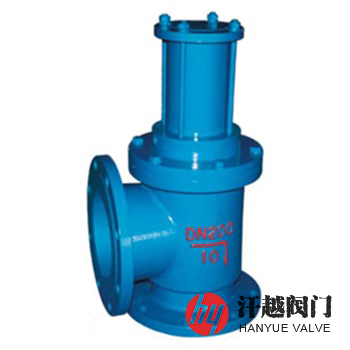

J644X气动角式排泥阀

水力控制阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 排泥阀

排泥阀

: 更新时间2023-05-31 16:45:05; 产品名称; 型??????? 号J644X; 公称通径DN80~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

J644X气动角式排泥阀产品概述

J644X气动角式排泥阀主要由壳体、内件及气压控制管路系统等组成，其接通气源后，采用电动或手动二位四通换向阀控制，通过双室活塞传动机构带动阀板升降，使阀体流道全开或全关，以达到流体接通或截断，从而快速排出反应池或沉定池污泥。该阀一般以压缩空气为动力源，当气体从活塞下部进入气缸时，其活塞上行，并驱动阀杆带动阀板向上运动，阀门被打开，排走池底沉淀的泥砂和污物，排放完成后，操作换向阀，使活塞下腔泄压，再将气体转由活塞上部进入气缸，迫使活塞下行来驱动阀杆带动阀板向下运动，关闭阀门。本产品采用气动作为开启动力，开启速度快，阻力系数小，启闭时间短，活塞密封件为L形皮碗，密封性能好，经久耐用，其如配以电磁换向阀控制气缸，则能实现远控、自控等，操作方便，安全可靠。

J644X气动角式排泥阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M
2	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
3	阀板	HT200	QT450-10	WCB	CF8	CF8M
4	阀杆	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2
5	活塞座	HT200	QT450-10	WCB	CF8	CF8M
6	缸体	HT200	QT450-10	WCB	CF8	CF8M
7	缸盖	HT200	QT450-10	WCB	CF8	CF8M
8	螺栓	35	35	35	06Cr19Ni10	06Cr17Ni12Mo2
9	螺母	45	45	45	06Cr19Ni10	06Cr17Ni12Mo2

J644X气动角式排泥阀性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.0
高压水密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.2
低压气密封试验压力(MPa)	0.275	0.66	0.6	0.6	0.6
气源压力	0.15MPa ～ 0.5MPa
设计制造	T/CCMSA 40523-2021 沉淀池用排泥阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	T/CCMSA 40523-2021 沉淀池用排泥阀
介质温度	0℃ ~ 80℃

J644X气动角式排泥阀外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm				进气接管 G
公称压力 PN	公称通径 DN	H	H1	L1	L2	进气接管 G
6 ~ 10	80	460	345	135	115	?"
	100	500	375	145	125	?"
	150	630	475	185	155	?"
	200	750	565	225	185	?"
	250	835	620	250	215	?"
	300	970	730	280	240	?"
	350	1110	835	340	275	?"
	400	1220	910	345	310	?"

J644X气动角式排泥阀结构图

J644X气动角式排泥阀

如果你需订购我厂排泥阀产品，咨询时烦请说明公称压力、公称通径、阀体和内件材料、使用介质、工作温度、法兰执行标准及封面形式等，具体详情请联系我司销售技术人员。
