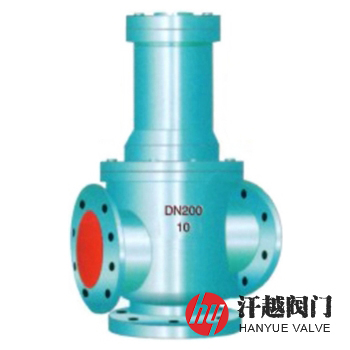

J747X液动平衡角式三通排泥阀由液压缸和平衡角式三通截止阀组成，其液压缸分为缸体和活塞两部分，其中活塞将缸体内隔为上、下两腔室，它通过换向阀改变液体进入下腔或上腔，推动活塞运动，并带动阀杆和阀板上升或下降，使阀门处于开启或关闭状态，以达到流体通断。本产品主要特点是如在同一水平的两个沉定池中间安装一台该阀就可以使两边池底同时排走污泥，节约投资成本。
J747X液动平衡角式三通排泥阀主要用于自来水厂各类水池外，可以排出池底泥沙或污物，也可安装在工作介质为水、气、油等工业管道中作截流用，其液压缸活塞密封件为L型皮碗，密封效果好，经久耐用。该阀如配以电磁换向阀控制液压缸，则能实现远控和自控等。本产品驱动介质压力低，液压源可直接采用自来水或本水池上部清水，无需另设加压泵或空压机，节省人力物力，节约能源。
序号
部件名称
材料名称
1
阀 体
HT200
QT450-10
WCB
CF8
CF8M
2
密 封 圈
NBR/EPDM
3
阀 板
4
阀 杆
2Cr13
304
316
5
活 塞 座
6
液压缸体
7
缸 盖
8
螺 栓
35
9
螺 母
45
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.0
高压液密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.2
低压气密封试验压力(MPa)
驱动介质压力
0.15MPa ～ 0.3MPa或0.3MPa ～ 1.1MPa
驱动介质
清水、空气、油品或按订货合同要求
连接法兰
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
试验标准
GB/T 13927-2008、API 598-2016
介质温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN

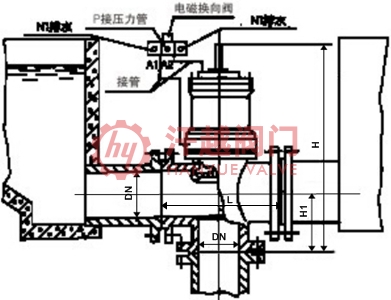

外形尺寸mm
进液接管
G
H
H1
L
L1
6 ~ 10
100
800
150
360
180
?"
940
170
400
200
1000
190
460
230
250
1200
220
560
280
300
1350
270
590
295
350
1500
650
325
1620
700
1"
如果你需订购我厂排泥阀产品，咨询时烦请提供公称通径、公称压力、阀体材质等，本系列产品常用的有J647X气动平衡角式三通排泥阀和J747X液动平衡角式三通排泥阀两种，也可采用手动或配于电动。
