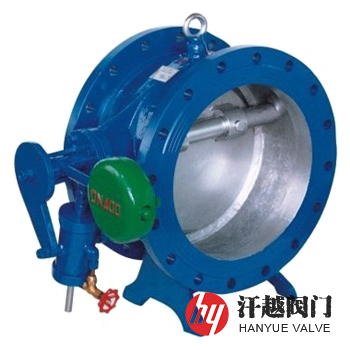

HH47X蝶式缓冲止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 缓闭止回阀

缓闭止回阀

: 更新时间2023-06-06 14:09:20; 产品名称; 型??????? 号H47X、HH47X; 公称通径DN300~DN2000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

蝶式缓冲止回阀产品概述

蝶式缓冲止回阀是一种主要由阀体、蝶板、重锤、缓冲装置等零部件组成，安装在水泵出口，靠介质压力推动蝶板开启，正常或非正常停泵时，靠蝶板自重及介质倒流压力推动蝶板，先快速关闭大部分行程，然后利用缓冲装置阻尼作用，慢速关闭剩余部分行程，防止破坏性水锤发生并参与控制水泵反向转速的阀门。该阀蝶板组件分成快速和缓慢两步关闭，达到了既防逆流又减弱水锤的作用，它的缓闭装置装在阀体外，以非管道介质作为阻尼介质，停泵时，先速闭75%~90%行程，后缓闭25%~10%行程，缓闭时间120s以内可调。本产品具有结构新颖、体积小、重量轻，流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。

蝶式缓冲止回阀部件材料

部件名称	材料名称
阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
阀杆	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
蝶板	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
阀座	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
重锤	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10
密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
活塞	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M

蝶式缓冲止回阀技术规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
设计制造	CJ/T 282-2016 蝶形缓闭止回阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	CJ/T 282-2016 蝶形缓闭止回阀
适用介质	水或物理化学性质类似于水的其他液体
工作温度	0℃ ~ 80℃

蝶式缓冲止回阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm			公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	B	公称压力 PN	公称尺寸 DN	L	H	B
6 ~ 16	200	230	550	450	6 ~ 16	600	390	1070	970
	250	250	630	520		700	430	1220	1080
	300	270	690	590		800	470	1320	1200
	350	290	780	670		900	510	1430	1300
	400	310	860	750		1000	550	1550	1450
	450	330	910	780		1200	630	1800	1670
	500	350	980	850		1400	710	1980	1880

蝶式缓冲止回阀结构图

蝶式缓冲止回阀

如果你需订购我厂缓闭止回阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、蝶板材料、法兰标准、法兰密封面形式等，本产品按结构型式分有重锤和无重锤两种，咨询时请说明。
