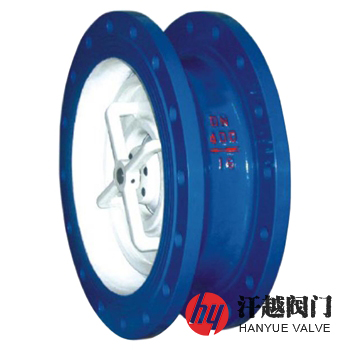

CVKR静音式止回阀产品概述

CVKR静音式止回阀是一种由阀体、阀座、导流体、阀盘、轴承及弹簧等部件组成，靠介质本身流动而自动开闭阀盘，内部附有导流体的设计，能保证较小的压力损失，适用于给排水、消防、暖通、工业等系统，安装于水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音和防止介质倒流以及保护设备免遭损坏的阀门。该阀在使用前，其阀盘在弹簧力作用下呈关闭状态，当开泵后压力水呈顺流时，阀盘靠压力水推力开启，当停泵时，阀盘在弹簧预应力的作用下，阀盘沿阀体垂直中心线滑动，其阀盘关闭行程很短，在水倒流前便快速关闭，它既能防止介质倒流，又能防止泵及驱动电动机反转，同时阀盘的关闭不会产生巨大的水击力，而是很小的弹簧力，从而实现静音效果。本产品采用符合水力学的轮廓设计，取得较好的流线型水路，具有设计合理，体积小，占用空间资源少，动作迅速，功能可靠等优点。

CVKR静音式止回阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	阀盘	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	阀座	ZQAL9-4	ZQAL9-4	ZQAL9-4	CF8	CF8M	CF3M
4	导流体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
5	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	轴承	ZQAL9-4	ZQAL9-4	ZQAL9-4	CF8	CF8M	CF3M
7	弹簧	316	316	316	316	316	316L

CVKR静音式止回阀技术规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压气密封试验压力(MPa)	0.275	0.6	0.6	0.6	0.6	0.6
设计制造	CJ/T 255-2007 导流式速闭止回阀
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	CJ/T 255-2007 导流式速闭止回阀
适用介质	清水或物理化学性质类似于水的介质

CVKR静音式止回阀外型尺寸

公称压力 PN	公称通径 DN	外形尺寸mm		公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	公称压力 PN	公称通径 DN	L	H
10 ~ 25	300	171	—	10 ~ 25	700	280	—
	350	184	—		800	356	—
	400	191	—		900	368	—
	450	203	—		1000	432	—
	500	219	—		1200	524	—
	600	222	—		1300	—	—

CVKR静音式止回阀结构图

CVKR静音式止回阀

如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料、使用介质及法兰标准等。本产品按使用环境的不同也可选用不锈钢、双相不锈钢及其他特种材料。
