HQ45X微阻球形止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 缓闭止回阀

缓闭止回阀

: 更新时间2023-06-07 16:30:50; 产品名称; 型??????? 号HQ45X; 公称通径DN200~DN1000; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

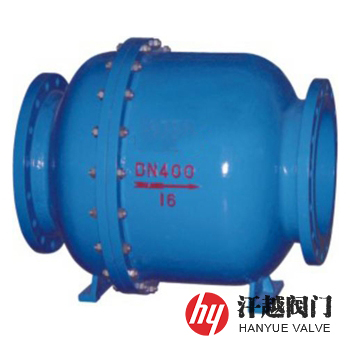

HQ45X微阻球形止回阀产品概述

HQ45X微阻球形止回阀是一种安装于水泵出口，采用外表面包覆橡胶的钢制空心球为阀瓣，在水流作用下，可在阀体内的滑道上滚动，从而打开或关闭阀门，以防止介质倒流和减小水击波的无磨损球形止回阀。该阀阀体内装有两个以上的由钢板加工成球芯、外表面经特殊工艺处理的橡胶球，胶球既有一定的弹性，又有足够的强度，其比重接近水的比重，当停水后，回流介质推动多个滚球分别压向阀座，靠阀体中心处的胶球先压紧阀座，其次是阀体中心轴线以下的或轴线两侧的胶球压紧阀座，中心轴线上边的胶球最后压紧阀座，阀门达到完全密封，实现关闭，由于管道断面上不同位置的水流速度存在差异，胶球回到球座的时间也不同步，起到了缓闭效果，而且胶球的弹性在关闭时起到了消声和减振作用。本产品流量大、流阻损失低、密封性能好，消声关闭，可减小水击波，同时球的胶层有很好的弹性和耐磨性，所以还具有较好的减振、减冲击和缓闭性能，其特适用于冷水、热水、工业及生活污水等大口径(DN300以上)管道系统，阻止流体反向流动。

HQ45X微阻球形止回阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	阀盖	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	胶球	Q235B+NBR	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
4	网架	Q235B	Q235B	Q235B	304	316	316L
5	隔板	Q235B	Q235B	Q235B	304	316	316L
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	螺栓	35	35	35	304	316	316
8	螺母	45	45	45	304	316	316

HQ45X微阻球形止回阀技术规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压气密封试验压力(MPa)	0.275	0.6	0.6	0.6	0.6	0.6
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	JB/T 9092-1999、API 598-2016
适用介质	水及弱腐蚀性流体
工作温度	0℃ ~ 80℃

HQ45X微阻球形止回阀外型尺寸

公称压力 PN	公称通径 DN	外形尺寸mm		公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H1	公称压力 PN	公称通径 DN	L	H1
10 ~ 16	200	395	510	10 ~ 16	500	700	980
	250	455	570		600	800	1155
	300	555	640		700	900	1260
	350	550	715		800	1000	1350
	400	640	815		900	1100	1660
	450	650	825		1000	1200	1700

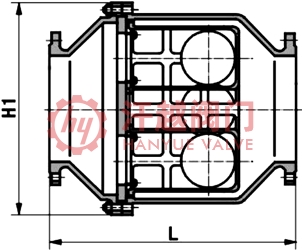

HQ45X微阻球形止回阀结构图

HQ45X微阻球形止回阀

如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、使用介质及法兰标准等，本产品为多球系列无磨损球形止回阀，其流阻损失低于单球系列无磨损球形止回阀和同口径旋启式止回阀。
