微阻缓闭止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 缓闭止回阀

缓闭止回阀

: 更新时间2023-06-08 16:50:29; 产品名称; 型??????? 号HH44X; 公称通径DN40~DN800; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

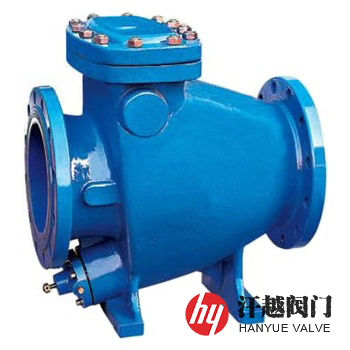

微阻缓闭止回阀产品概述

HH44X微阻缓闭止回阀是一种由阀体、阀盖、阀瓣、阀轴、活塞、重锤和缓闭装置等部件组成，启闭件借助或不借助介质作用力，自动阻止介质逆流，并设有缓闭装置，是能够防止破坏性水锤的阀门。该阀缓闭装置中的阻尼活塞动作灵敏，当逆止阀瓣开启时能自动迅速伸出到预定工作位置，当逆止阀瓣关闭到缓闭位置时能起有效的缓闭作用，它的阻尼活塞缸的容量与使用的调节阀等匹配，避免了阻尼活塞缸和管道的压力过高，达到可调和消锤的目的。本产品具有阀瓣轻、开度大、节能效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用时间长、运行平稳、无震动、无噪声等优点，适用于工作温度不大于80℃，工作介质为饮用水、原水、工业循环水、海水、污水及其他非腐蚀性介质等，但其不允许带有固体颗粒的原水、污水等直接进入缓闭装置内，以免堵塞或损伤密封件。

微阻缓闭止回阀部件材料

部件名称	材料名称
阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
阀盖	HT200	QT450-10	WCB	CF8	CF8M	CF3M
阀瓣	HT200	QT450-10	WCB	CF8	CF8M	CF3M
阀轴	2Cr13	2Cr13	2Cr13	304	316	316L
阀座	304	304	304	304	316	316L
重锤	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10
活塞	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

微阻缓闭止回阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.0	2.5	4.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.0	3.75	6.0
密封试验压力(MPa)	0.66	1.1	1.76	2.2	2.75	4.4
设计制造	CJ/T154-2001 给排水用缓闭止回阀通用技术要求
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	CJ/T154-2001 给排水用缓闭止回阀通用技术要求
工作温度	0℃ ~ 80℃
适用介质	饮用水、原水、工业循环水、海水、污水及其他非腐蚀性介质

微阻缓闭止回阀外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm			公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	B	公称压力 PN	公称通径 DN	L	H	B
10 ~ 25	40	200	300	220	10 ~ 25	300	700	730	580
	50	230	300	270		350	800	820	630
	65	290	320	290		400	900	920	700
	80	310	354	300		450	1000	950	800
	100	350	350	320		500	1100	1100	900
	125	400	380	340		600	1300	1200	990
	150	480	500	410		700	1400	1550	1120
	200	500	580	450		800	1500	1700	1300
	250	600	670	550		900	—	—	—

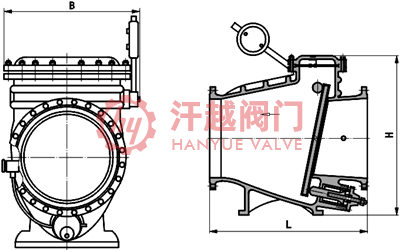

微阻缓闭止回阀结构图

微阻缓闭止回阀

如果你需订购我厂缓闭止回阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、内件材质等以便选型，本产品有带安装座和不带安装座两种，带安装座的用于卧式安设，不带安装座的用于立式安设。我公司能够制造公称通径DN40-800mm的本产品，具体详情请联系我司销售技术人员。
