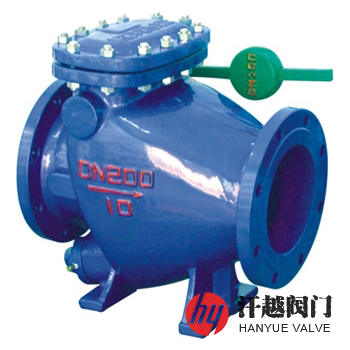

旋启式缓闭止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 缓闭止回阀

缓闭止回阀

: 更新时间2023-06-09 07:54:19; 产品名称; 型??????? 号HH44T、HH44H; 公称通径DN40~DN1400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

旋启式缓闭止回阀产品概述

HH44H旋启式缓闭止回阀是一种缓闭装置装在阀体内，以管道介质作为阻尼介质，安装在水泵出口处用来防止介质倒流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行的自阻尼旋启式缓闭止回阀。该阀是靠进水口介质的流速水头作用，阀瓣自动开启使水流通过，阀体内的压力水经微量调节阀流进活塞组件的后腔，将活塞从活塞腔内推出，当水流停止时(或水泵突然停止运行时)，由于阀瓣的自重和水倒流的作用，使阀瓣自动关闭，但是由于活塞处于推出位置，顶住阀瓣，使阀瓣不能将阀口全部关闭，还剩余20%的开度使水流通过，这时就减弱了水锤压力，当阀瓣压在活塞的端部时，由于反作用力的产生，使活塞后腔的水阻止活塞退出，亦阻止阀瓣的关闭，这时只能通过微量调节阀缓缓流回隔离装置，使阀瓣徐徐关闭。本产品阀瓣分成快速和缓慢两步关闭达到了既防逆流又减弱水锤的作用。

旋启式缓闭止回阀部件材料

部件名称	材料名称
阀??????? 体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
阀??????? 盖	HT200	QT450-10	WCB	CF8	CF8M	CF3M
阀??????? 瓣	HT200	QT450-10	WCB	CF8	CF8M	CF3M
阀??????? 轴	2Cr13	2Cr13	2Cr13	304	316	316L
阀??????? 座	304	304	304	304	316	316L
重??????? 锤	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10
活??????? 塞	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
密? 封? 圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

旋启式缓闭止回阀性能规范

公称压力PN(MPa)	0.6	1.0	1.6	2.0	2.5	4.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.0	3.75	6.0
密封试验压力(MPa)	0.66	1.1	1.76	2.2	2.75	4.4
设计制造	CJ/T154-2001?给排水用缓闭止回阀通用技术要求
法兰标准	GB/T?17241.6-2008、JB/T?79-2015、GB/T?9113-2010、ASME?B16.5-2017等
检验试验	CJ/T154-2001?给排水用缓闭止回阀通用技术要求
工作温度	0℃?~?80℃
适用介质	饮用水、原水、工业循环水、海水、污水及其他非腐蚀性介质

旋启式缓闭止回阀外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm			公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	B	公称压力 PN	公称通径 DN	L	H	B
10?~?25	40	200	300	220	10?~?25	300	700	730	580
	50	230	300	270		350	800	820	630
	65	290	320	290		400	900	920	700
	80	310	354	300		450	1000	950	800
	100	350	350	320		500	1100	1100	900
	125	400	380	340		600	1300	1200	990
	150	480	500	410		700	1400	1550	1120
	200	500	580	450		800	1500	1700	1300
	250	600	670	550		900	—	—	—

旋启式缓闭止回阀结构图

旋启式缓闭止回阀

如果你需订购我厂缓闭止回阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、阀瓣材料、法兰标准、法兰密封面形式等，本产品根据需要密封材料也可采用铝青铜或不锈钢。
