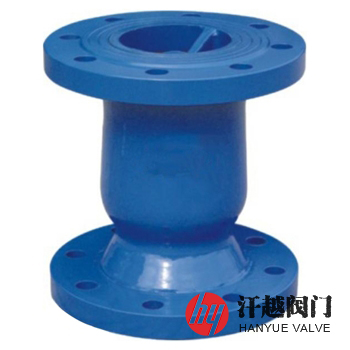

HC42X静音式止回阀是一种安装于水泵出口管道上，正常或非正常停泵时可快速关闭，能有效防止水锤发生或大幅度降低水锤波压力，且内附导流体，流阻低的阀门。该阀阀体的一端为进水口，另一端为出水口，其阀内固定设有阀座，阀座与出水口之间连接有连接板，阀座内设有朝向进水口的阀杆，阀杆上滑动套装有与进水口相匹配的阀瓣，阀瓣与阀座之间垫置有弹簧，阀瓣呈圆锥体，圆锥体配合于进水口内，当介质按规定方向流动时，阀瓣受介质力的作用被开启，而介质逆流时，因阀瓣自重和受介质倒流反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的，由于阀瓣的启闭是处于一个动态的力平衡系统中，无论进口端的介质压力变化如何，它都运行平衡稳定，且无噪音，安全故障少。本产品内部流道采用流线型设计，压力损失小，而且阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，具有静音关闭的特点，其特适用于给排水、消防、暖通、工业等系统，用以防止介质倒流及水锤对泵的损害。
序号
部件名称
材料名称
1
阀 体
HT200
QT450-10
WCB
CF8
CF8M
CF3M
2
导 流 体
3
阀 瓣
ZCuAl10Fe3
304
316
316L
4
阀 座
5
阀 杆
6
轴 承
7
弹 簧
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
高压液密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
低压气密封试验压力(MPa)
设计制造
CJ/T 255-2007 导流式速闭止回阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
工作温度
0℃ ~ 65℃
适用介质
清水或物理化学性质类似于水的介质
公称压力
PN
公称通径
DN
外形尺寸mm
L
D
D1
D2
b-f
Z-?d
10
40
100
150
110
88
18-3
4-18
50
120
165
125
102
65
185
145
122
80
180
200
160
138
20-3
8-18
229
220
158
254
250
210
188
22-3
267
285
240
212
8-22
292
340
295
268
24-3
330
395
350
320
26-3
12-22
300
356
445
400
370
26-4
381
505
460
430
16-22
表中只列出了部分JB/T 79-2015标准PN10法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！
如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、使用介质及法兰标准等，本产品参考《CJ/T 255-2007 导流式速闭止回阀》标准设计制造。
