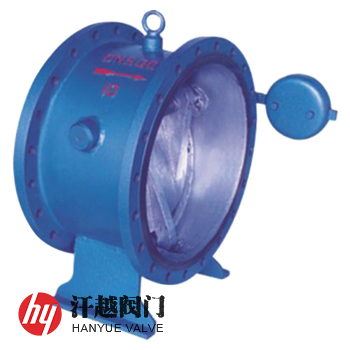

DHH44X微阻缓闭消声止回阀安装在水泵出口，靠入口介质的流速水头作用推动蝶板开启，同时阀体内的压力水也流进缓闭机构的活塞后腔，将活塞从活塞腔内推出，当水流停止时(如水泵突然停止运行)，由于蝶板和重锤自重及倒流水压力的作用，使阀瓣自动关闭，但由于活塞处于推动位置，顶住蝶板，使其不能将阀口全部关闭，还剩有20%左右的开启截面积，使水流通过，这时就减弱了水锤压力，当蝶板压在缓闭机构的活塞端部时，由于反作用力的产生，使活塞后腔的水阻碍活塞退回，也阻止蝶板关闭，这时只能通过微量调节阀缓缓流回阀体内，使蝶板慢慢关闭。该阀在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳，确保使用场所环境安静，并具有节能的效果，其用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生。本产品蝶板关闭被活塞分成先快速后缓慢两步，达到既防止介质倒流又起消除噪音作用，特适用于工业、城市给排水管道和高层建筑加压输水泵的出口处。
部件名称
材料名称
阀 体
HT200
QT450-10
WCB
CF8
CF8M
CF3M
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
蝶 板
阀 座
重 锤
密 封 圈
NBR/EPDM
缓冲油缸
活 塞
活 塞 杆
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
设计制造
CJ/T154-2001 给排水用缓闭止回阀通用技术要求
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
适用介质
饮用水、原水、工业循环水、海水、污水及其他非腐蚀性介质
工作温度
0℃ ~ 80℃
公称压力
PN
公称通径
DN

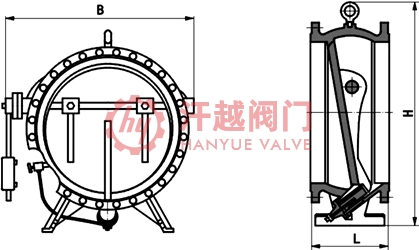

外形尺寸mm
L
H
B
10 ~ 16
200
230
550
450
700
430
1220
1080
250
630
520
800
470
1320
1200
300
270
690
590
900
510
1430
1300
350
290
780
670
1000
1550
1450
400
310
860
750
1800
1670
330
910
1400
710
1980
1880
500
980
850
1600
790
2150
1950
600
390
1070
970
2000
950
2550
2450
如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料、使用介质及法兰标准等。本产品有带重锤和无重锤两种，适用于公称尺寸DN300~DN2000，公称压力不大于PN16，介质为水，水温不大于55℃，用以防止破坏性停泵水锤、控制水泵反向转速的止回阀。
