HC41X节能消声止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 缓闭止回阀

缓闭止回阀

: 更新时间2023-06-08 15:26:05; 产品名称; 型??????? 号HC41X; 公称通径DN40~DN600; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

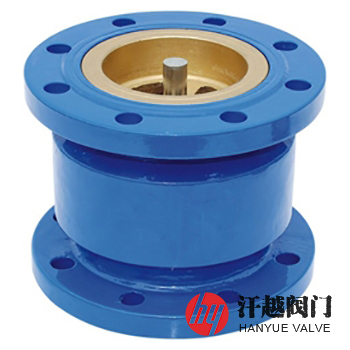

HC41X节能消声止回阀产品概述

HC41X节能消声止回阀是一种安装在给排水管道上，通过水流使阀瓣与后轴套之间的弹簧被压缩，阀瓣向后移动，阀被开启，当阀进水口水压偏小或者停水时，弹簧回伸，使得阀关闭，防止介质倒流，并可有效的消减关闭噪音的阀门。该阀阀体前部安装有阀盖环，阀盖环中部设有前轴套，阀体后部设有后轴套，前轴套和后轴套内均设有自润滑轴承，阀轴设置于前轴套和后轴套内的自润滑轴承内，阀轴上设有阀瓣，阀瓣与后轴套之间设有弹簧。本产品阀瓣采用弹簧加载，并以进出口两端中心轴导向，阀瓣运行顺畅，导向性好，噪音小，密封性能可靠，其快速关闭能有效地消除水锤，具有启闭灵活、体积小、重量轻、流体阻力小，耐疲劳、使用时间长，可水平或垂直安装等优点。

HC41X节能消声止回阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	阀盖环	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
3	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
4	阀轴	2Cr13	2Cr13	2Cr13	304	316	316L
5	弹簧	304	304	304	304	316	316L
6	阀瓣	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
7	阀座	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L

HC41X节能消声止回阀性能规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压气密封试验压力(MPa)	0.275	0.66	0.6	0.6	0.6	0.6
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	JB/T 9092-1999、API 598-2016
工作温度	0℃ ~ 80℃
适用介质	原水、工业循环水、油及其他非腐蚀性液体

HC41X节能消声止回阀外形尺寸

公称压力 PN	公称通径 DN	外形尺寸mm		公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	L0	公称压力 PN	公称通径 DN	L	L0
10 ~ 16	40	105	105	10 ~ 16	250	256	267
	50	105	105		300	295	295
	65	120	120		350	350	330
	80	145	145		400	375	375
	100	160	160		450	420	405
	125	180	180		500	430	430
	150	200	200		600	455	455
	200	230	230		700	—	—
表中只列出部分尺寸，其中L为PN10的结构长度，而L0则为PN16的结构长度，如需其他规格尺寸，请咨询汗越阀门！

HC41X节能消声止回阀结构图

节能消声止回阀

如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料、使用介质及法兰标准等。
