HQ44X无磨损球形止回阀产品概述

HQ44X无磨损球形止回阀是一种采用橡胶包覆球为阀瓣，在介质的作用下，胶球在导向罩内作短行程滚动，以实现阀门的开启和关闭，达到消除管路中水柱冲击目的的微阻球形止回阀，其当水泵启动时，在流水推力的作用下，胶球离开阀座向前移动，移动一定距离后球罩挡住滚球，阀门开启，泵运行时，胶球呈自由悬浮和自由转动状态，起到了耐磨损作用，而且运行时水的流线平滑，形成的阻力较小，水泵停止或停水后管道内的回流压力推动胶球向后移动，并且自动压紧阀座，达到密封，阀门关闭。该阀维护工作量小，使用寿命长，密封性能良好，由于没有轴和轴套等转动件，所以不存在轴和轴套的磨损，胶球呈自由悬浮和自由转动状态，磨损也是均匀的，加之胶球的直径是球座通径的1.3倍，即使胶球磨损了一层，仍有较好的密封性能，起到了耐磨损作用。本产品阻力系数小，节能，运行时水的流线平滑，而且受水流速度影响较小，水流阻力系数稳定且较小，消声和减振效果好，有良好的缓闭和减小水锤作用，胶球比重接近水的比重，呈自由悬浮状态，因此水平或垂直安装均可。

HQ44X无磨损球形止回阀部件材料

序号	部件名称	材料名称
1	阀体	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	阀座	Q235B	Q235B	Q235B	304	316	316L
3	胶球	Q235B+NBR	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
4	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	导柱	Q235B	Q235B	Q235B	304	316	316L
6	导向罩	Q235B	Q235B	Q235B	304	316	316L

HQ44X无磨损球形止回阀技术规范

公称压力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
壳体试验压力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高压液密封试验压力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低压气密封试验压力(MPa)	0.275	0.6	0.6	0.6	0.6	0.6
法兰标准	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验	JB/T 9092-1999、API 598-2016
适用介质	水及弱腐蚀性流体
工作温度	0℃ ~ 80℃

HQ44X无磨损球形止回阀外型尺寸

公称压力 PN	公称通径 DN	外形尺寸mm
公称压力 PN	公称通径 DN	L	H	D	D1	D2	b-f	Z-?d
10	50	203	180	165	125	102	18-3	4-18
	65	216	210	185	145	122	18-3	4-18
	80	241	225	200	160	138	20-3	8-18
	100	292	245	220	180	158	20-3	8-18
	125	330	280	250	210	188	22-3	8-18
	150	356	320	285	240	212	22-3	8-22
	200	395	380	340	295	268	24-3	8-22
	250	455	450	395	350	320	26-3	12-22
	300	500	510	445	400	370	26-4	12-22
表中只列出了部分JB/T 79-2015标准PN10法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！

HQ44X无磨损球形止回阀结构图

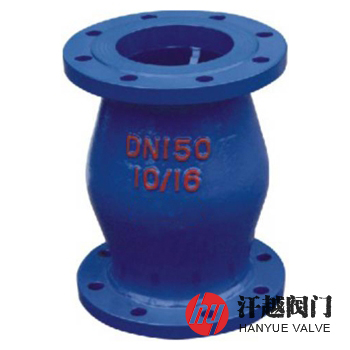

HQ44X无磨损球形止回阀

如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料，使用介质及法兰标准等，本产品为单球系列无磨损球形止回阀。
