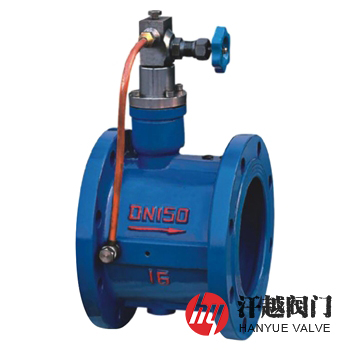

HH48X微阻缓闭蝶式止回阀是一种安装在水泵出口，靠介质压力推动蝶板开启，非正常停泵时，靠蝶板自重和介质倒流压力推动蝶板，先快速关闭80%左右，然后利用油缸阻尼作用，使其慢速关闭剩余20%左右，防止破坏性停泵水锤发生的阀门。当介质流过该阀时，蝶板由于受到流体本身的推力被平稳推开，当入口压力下降低于出口压力时，介质将产生回流，此时蝶板在自重和扭转弹簧力及介质倒流压力的作用下，将自动关闭，当关闭到80%行程时，由于受到活塞组件的作用力使得蝶板缓慢关闭剩余20%行程，直至阀口完全关闭，它通过调节针阀可改变缓闭时间长短。本产品具有设计合理、结构新颖、体积小、重量轻，流体阻力小、压损少、效率高，介质逆流时能缓慢关闭，可有效地消除水锤和噪声，它密封性好、启闭平稳、耐磨损、经久耐用，油压、缓闭不受介质影响，有较好的节能效果等优点，特适用于介质为清水、污水、海水或物理化学性质类似于水的其他液体的给排水管道上，安装在水泵出口处用以防止介质逆流和非正常停泵时破坏性水锤的发生，保障管线的使用安全。
部件名称
材料名称
阀 体
HT200
QT450-10
WCB
CF8
CF8M
CF3M
阀 杆
2Cr13
06Cr19Ni10
06Cr17Ni12Mo2
022Cr17Ni12Mo2
阀 瓣
Q235B
阀 座
NBR/EPDM
油 缸
活 塞
弹 簧
公称压力PN(MPa)
0.25
0.6
1.0
1.6
2.5
2.0
壳体试验压力(MPa)
0.375
0.9
1.5
2.4
3.75
3.0
密封试验压力(MPa)
0.275
0.66
1.1
1.76
2.75
2.2
缓闭时间
3S ~ 60S
设计制造
CJ/T 282-2016 蝶形缓闭止回阀
法兰标准
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
检验试验
适用介质
清水、污水、海水或物理化学性质类似于水的其他液体
公称压力
PN
公称尺寸
DN
外形尺寸mm
L
H
H1
10 ~ 25
40
140
200
88
350
290
480
297
50
150
215
98
400
310
550
324
65
170
225
108
450
330
585
351
80
180
235
118
500
100
190
280
130
600
390
720
434
125
148
700
430
780
491
210
172
800
470
840
549
230
900
510
990
250
415
240
1000
1050
655
300
270
264
1200
—
如果你需订购我厂缓闭止回阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、内件材料、使用介质及法兰标准等。本产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。
