燃气止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-06-19 16:34:25; 产品名称; 型??????? 号H42F、H42N; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

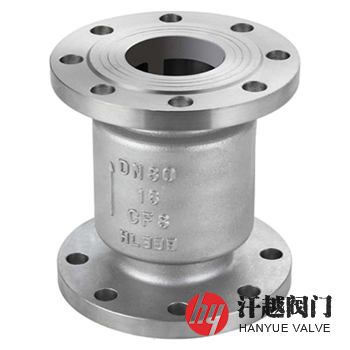

燃气止回阀产品概述

H42F、H42N燃气止回阀是一种阀瓣沿阀体通路轴线作升降运动，以防止管路中可燃性气体流逆向流动的升降立式止回阀，其通常被安装在竖直的管道中，正常工作时，靠介质压力推动阀瓣开启，当停机或突然停电以及入口端介质压力低于出口端时，阀瓣在自重和介质倒流压力的作用下将自动关闭。该阀阀体中部设有导向套，下端部连接有阀瓣的阀杆穿过导向套通孔，并可在其内自由升降，它的阀座固定于阀体的内壁上，而且阀瓣和阀座密封圈采用聚四氟乙烯或弹性尼龙及其他塑料材料等，提高了关闭密封性能，并避免了因金属密封面相互碰撞及介质压力冲击所产生的静电火花而导致火灾发生。本产品主要适用于工作介质为天然气、液化石油气及其混合气等易燃性气体，安装在管线输送系统中，自动阻止介质倒流，保护上游设备。

燃气止回阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	阀杆	2Cr13	304	304L	316	316L
4	密封圈	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
5	阀瓣	WCB	CF8	CF3	CF8M	CF3M
6	阀座	2Cr13	304	304L	316	316L
7	垫片	GRAPHITE	PTFE	PTFE	PTFE	PTFE

燃气止回阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

燃气止回阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	H	D	公称压力 PN	公称尺寸 DN	H	D
16	15	105	95	25	15	105	95
	20	105	105		20	105	105
	25	105	115		25	105	115
	32	145	135		32	145	135
	40	160	145		40	160	145
	50	160	160		50	160	160
	65	180	180		65	180	180
	80	200	195		80	200	195
	100	210	215		100	210	230
	125	275	245		125	275	270
	150	300	280		150	300	300
	200	380	335		200	380	360
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

燃气止回阀结构图

燃气过滤器

如果你需订购我厂不锈钢止回阀产品，咨询时烦请说明公称压力、公称尺寸、阀体和内件材质、使用介质、工作温度及法兰标准等，本产品卧式、立式安装皆可，其卧式安装下需加装弹簧，我厂生产的燃气止回阀还有H41F、H41N升降式止回阀和H44F、H44N旋启式止回阀等。
