超级双相不锈钢止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-09 13:24:48; 产品名称; 型??????? 号H44W、H44Y; 公称通径DN50~DN500; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

超级双相不锈钢止回阀产品概述

超级双相不锈钢止回阀是一种阀体、阀盖、阀瓣和摇杆等主要零部件由具有高强度和耐氯化物点蚀、缝隙腐蚀性能优良的2507或A995 5A(CE3MN)及A995 6A(CD3MWCuN)等材质加工而成，阀瓣通过摇杆绕体腔内销轴作旋转运动，能自动阻止介质倒流的旋启式止回阀。该阀使用时，阀体通常水平或垂直安装在工业管道中，箭头所示的方向为介质流动的方向，靠介质压力推动阀瓣开启，流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在自重与流体压差等因素作用下自动关闭，以防介质倒流。本产品因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，因此，被广泛应用在海水、卤水、炼油厂及石油、石化、化工等含有较多氯离子腐蚀工况的管路输送系统中，起逆止作用。

超级双相不锈钢止回阀部件材料

序号	部件名称	材料名称
1	阀体	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
2	阀盖	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
3	阀瓣	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
4	阀座	2507	A182 F53	A182 F53	A182 F55	A182 F55
5	摇杆	SAF 2507	A995 5A	A995 CE3MN	A995 6A	A995 CD3MWCuN
6	销轴	2507	A182 F53	A182 F53	A182 F55	A182 F55
7	垫片	PTFE	PTFE	PTFE	PTFE	PTFE

超级双相不锈钢止回阀技术规范

公称压力Class	150	300	600	900	1500
壳体试验压力(MPa)	3.0	7.5	16.5	22.5	39.0
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5	28.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

超级双相不锈钢止回阀外型尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	2	203	155	300	2	267	180
	2 ?	216	190		2 ?	292	200
	3	241	200		3	318	225
	4	292	225		4	356	240
	5	330	245		5	400	275
	6	356	260		6	444	310
	8	495	305		8	533	370
	10	622	390		10	622	410
	12	698	410		12	711	440
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

超级双相不锈钢止回阀结构图

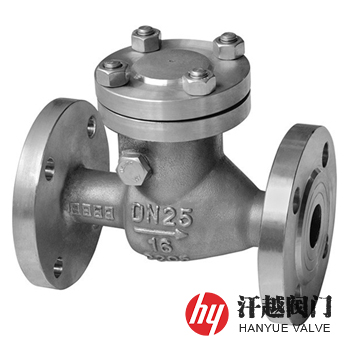

超级双相不锈钢止回阀

如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称尺寸、公称压力、阀体和内件材料、法兰标准和法兰密封面形式等，本产品公称通径≤50mm阀体可采用锻造工艺。
