止回阀

: 更新时间2023-07-09 09:38:35; 产品名称; 型??????? 号H41W、H41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

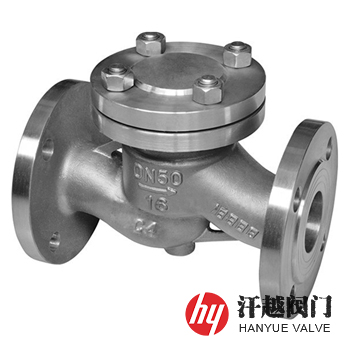

C4钢止回阀产品概述

C4钢止回阀是一种阀体、阀盖和内件等由00Cr14Ni14Si4钢铸造或锻造制作而成，启闭件借助介质作用力，自动阻止介质逆流的耐浓硝酸腐蚀用不锈钢止回阀。该阀所使用的材料主要合金成分为Cr、Ni、Si，其中Cr是奥氏体不锈钢中铁素体的形成元素，对奥氏体不锈钢影响较大的是耐蚀性能，通过增加Cr含量，耐硝酸等氧化性酸腐蚀和高温抗氧化、硫化性能随之增强，Ni是奥氏不锈钢中奥氏体的形成元素，可获得完全奥氏体组织，使钢具有良好的塑性和低温韧性，Ni提高了奥氏体不锈钢表面膜的稳定性，增加了抗高温氧化性能，通过增加Ni含量，耐氯化物应力腐蚀破裂的性能和耐还原性酸的性能随之增强。Si能增加钢的抗高温氧化性能，一定量的Si能提高奥氏体不锈钢耐氯化物应力腐蚀、耐硝酸和浓硫酸腐蚀的性能。本产品主要用于阻止中低温的浓硝酸介质的倒流，防止泵及驱动电动机反转，以及容器物料的泄放。

C4钢止回阀部件材料

序号	部件名称	材料名称
1	阀体	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
2	阀盖	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
3	导向套	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
4	阀瓣	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
5	阀座	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
6	密封垫	PTFE	PTFE	PTFE	PTFE
7	螺栓	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2

C4钢止回阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3
壳体试验压力(MPa)	2.4	3.75	6.0	9.45
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

C4钢止回阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	90	25	15	130	90
	20	150	95		20	150	95
	25	160	100		25	160	100
	32	180	105		32	180	105
	40	200	110		40	200	110
	50	230	115		50	230	115
	65	290	140		65	290	140
	80	310	170		80	310	170
	100	350	200		100	350	200
	125	400	230		125	400	230
	150	480	255		150	480	260
	200	600	285		200	600	285
	250	650	290		250	650	290
	300	750	300		300	750	300
40	15	130	100	63	15	170	100
	20	150	105		20	190	110
	25	160	120		25	210	125
	32	180	120		32	230	160
	40	200	140		40	260	170
	50	230	150		50	300	170
	65	290	160		65	340	190
	80	310	175		80	380	205
	100	350	200		100	430	230
	125	400	225		125	500	265
	150	480	260		150	550	310
	200	600	315		200	600	350
	250	650	320		250	775	480
	300	750	450		300	900	520

C4钢止回阀结构图

C4钢止回阀

如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称尺寸、公称压力、法兰标准和密封面形式等，本产品属升降式止回阀，有立式和卧式两种等，以上数据参数为卧式型。
