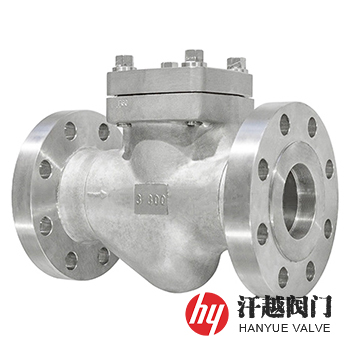

双相不锈钢F60止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-09 16:57:11; 产品名称; 型??????? 号H41W、H41Y; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相不锈钢F60止回阀产品概述

双相不锈钢F60止回阀是一种阀体、阀盖和阀瓣等承压部件采用ASTM A694 F60或A182 F60及S32205等锻件毛坯加工而成，对含硫化氢、二氧化碳和氯化物的环境具有阻抗性的双相钢止回阀，该阀所选用的材料具有优良的力学性能和耐蚀性，一般以固溶处理状态使用，在室温下固溶体中铁素体α相和奥氏体γ相所占比例约为1:1，兼有两相组织特征，它既保留了奥氏体不锈钢高韧性、脆性转变温度较低和力学性能好的优点，又具有铁素体不锈钢的导热率大、线膨胀系数小、抗点蚀、抗氢致裂纹腐蚀及氯化物应力腐蚀开裂的特点，同时，由于是双相混合组织，铁素体和奥氏体晶粒均显著细化，所以使得它的强度高，也减少了晶间腐蚀的可能性，在焊接凝固过程中不易出现裂纹。本产品耐蚀性好、强度高、耐高速泥沙冲刷、密封性可靠，特适合安装在化工厂和炼油厂的管道上，自动阻止介质倒流。

双相不锈钢F60止回阀部件材料

序号	部件名称	材料名称
1	阀体	A694 Gr.F60	A182 Gr.F60	S32205	S22053
2	阀盖	A694 Gr.F60	A182 Gr.F60	S32205	S22053
3	阀瓣	A694 Gr.F60	A182 Gr.F60	S32205	S22053
4	垫片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	阀盖螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
6	螺母	A194 8M	A194 8M	A194 8M	A194 8M
7	铭牌	AL	AL	AL	AL
8	铆钉	AL	AL	AL	AL

双相不锈钢F60止回阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相不锈钢F60止回阀外形尺寸

公称压力 Class	公称尺寸 NPS	公称通径 DN	外形尺寸mm
公称压力 Class	公称尺寸 NPS	公称通径 DN	d	L	L1	H
150(PN20)	?	15	10	108	108	77
	?	20	13	117	117	81
	1	25	17.5	127	127	93
	1 ?	32	23	140	140	95
	1 ?	40	30	165	165	103
	2	50	35	203	203	118
300(PN50)	?	15	10	152	152	61
	?	20	13	178	178	78
	1	25	17.5	203	203	84
	1 ?	32	23	216	216	101
	1 ?	40	30	229	229	120
	2	50	35	267	267	133
600(PN110)	?	15	10	165	165	61
	?	20	13	190	190	78
	1	25	17.5	216	216	84
	1 ?	32	23	229	229	101
	1 ?	40	30	241	241	120
	2	50	35	292	292	133
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

双相不锈钢F60止回阀结构图

F60止回阀

本产品材质可选用ASTM A694 F60或ASTM A182 F60及其他等锻钢牌号，有升降、球形和旋启式三种结构型式。如果你需订购我厂不锈钢止回阀产品，咨询时烦请说明规格型号，如无法提供这些数据，烦请告知公称压力、公称尺寸、阀体和内件材料及端部连接形式(有法兰、对焊、承插焊和螺纹等)。
