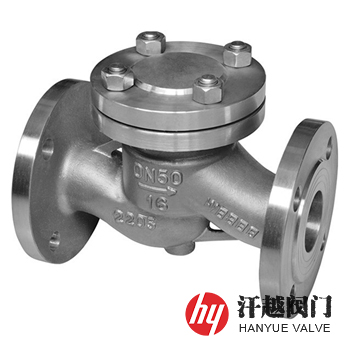

双相钢止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-11 10:18:24; 产品名称; 型??????? 号H41W、H41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相钢止回阀产品概述

双相钢止回阀是一种主要零部件由2205或2507等双相不锈钢铸件毛坯加工而成，在海水等包含氯化物的湿润环境中，具有优异的抗点蚀、缝隙腐蚀、应力腐蚀性能的升降式止回阀。该阀所使用的材料铁基固溶体组织中铁素体相与奥氏体相约各占一半，但较少相的含量必须达到30％以上，性能较好的成分是铁素体的含量在60％-40％，奥氏体的含量在40％-60％之间，任何一种机体的大幅度减少都会造成它的性能减弱，其具有良好的塑性和韧性，导热性较好，线膨胀系数较小，焊接应力和变形都比较小，并且有较高的强度及耐氯离子应力腐蚀性能，相比传统的奥氏体不锈钢止回阀，如304、304L、316、316L等经常遭到晶间腐蚀、点蚀、缝隙腐蚀、应力腐蚀等局部腐蚀的破坏，本产品在上述腐蚀类型中表现出了很强优越性，而且其抗腐蚀疲劳能力也很强。

双相钢止回阀部件材料

序号	部件名称	材料名称
1	阀体	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
2	阀盖	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
3	阀瓣	SAF 2205	SAF 2507	A995 Gr.1B	A995 Gr.4A	A995 Gr.5A	A995 Gr.6A
4	阀座	2205	2507	S32550	S31803	S32750	S32760
5	密封垫	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
7	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

双相钢止回阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

双相钢止回阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	90	25	15	130	90
	20	150	95		20	150	95
	25	160	100		25	160	100
	32	180	105		32	180	105
	40	200	110		40	200	110
	50	230	115		50	230	115
	65	290	140		65	290	140
	80	310	170		80	310	170
	100	350	200		100	350	200
	125	400	230		125	400	230
	150	480	255		150	480	260
	200	600	285		200	600	285
	250	650	290		250	650	290
	300	750	300		300	750	300
40	15	130	100	63	15	170	100
	20	150	105		20	190	110
	25	160	120		25	210	125
	32	180	120		32	230	160
	40	200	140		40	260	170
	50	230	150		50	300	170
	65	290	160		65	340	190
	80	310	175		80	380	205
	100	350	200		100	430	230
	125	400	225		125	500	265
	150	480	260		150	550	310
	200	600	315		200	600	350
	250	650	320		250	775	480
	300	750	450		300	900	520

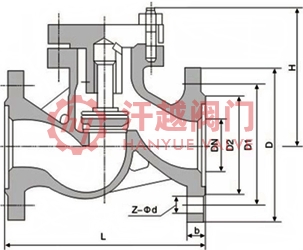

双相钢止回阀结构图

双相钢止回阀

如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称通径、公称压力、法兰标准和法兰密封面形式等，本产品也可采用ASTM A890标准中所用的铸造双相不锈钢的牌号，如1A(CD4MCu)、1B(CD4MCuN)、1C(CD3MCuN)、2A(CE8MN)、3A(CD6MN)、4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)等材料生产。
