2520不锈钢止回阀产品概述

2520不锈钢止回阀是一种阀体、导向套、阀瓣和阀座等由具有优良的高温力学性能及抗氧化性的310S或S31008及06Cr25Ni20奥氏体耐热不锈钢铸制或锻制而成，适用于高温物料管路输送系统中，用以阻止介质逆流的立式升降止回阀，其通常被安装在竖直的管道中，通过阀轴的升降带动阀瓣上下移动实现开启或关闭的状态。该阀阀体和金属内件所使用的材质有很好的抗氧化性、耐腐蚀性，因为它的化学成分中铬、镍的质量分数很高，使得它拥有高温蠕变强度，在高温下能持续作业，因此，被广泛应用在耐高温场合(使用温度可达1000℃)。本产品介质进出口通道方向与阀座相同，流动阻力较升降直通式止回阀小，而且阀芯为单阀瓣设计，它沿着中心定位作升降运动，由于行程较短，因此关闭速度较快，同时它还具有结构简单，零部件少，重量轻，流道顺畅，密封性能好等优点。

2520不锈钢止回阀部件材料

序号	部件名称	材料名称
1	阀体	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
2	阀轴	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
3	导向套	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
4	阀瓣	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
5	阀座	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
6	密封面	Stellite6	Stellite6	Stellite6	Stellite6	Stellite6	Stellite6
7	垫片	Graphite	Graphite	Graphite	Graphite	Graphite	Graphite

2520不锈钢止回阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

2520不锈钢止回阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	H	D	公称压力 PN	公称尺寸 DN	H	D
16	15	105	95	25	15	105	95
	20	105	105		20	105	105
	25	105	115		25	105	115
	32	145	135		32	145	135
	40	160	145		40	160	145
	50	160	160		50	160	160
	65	180	180		65	180	180
	80	200	195		80	200	195
	100	210	215		100	210	230
	125	275	245		125	275	270
	150	300	280		150	300	300
	200	380	335		200	380	360
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

2520不锈钢止回阀结构图

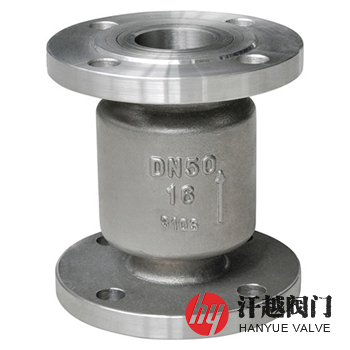

2520不锈钢止回阀

如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称通径、公称压力、材料、介质温度、法兰标准和法兰密封面形式等，使用本产品时，安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
