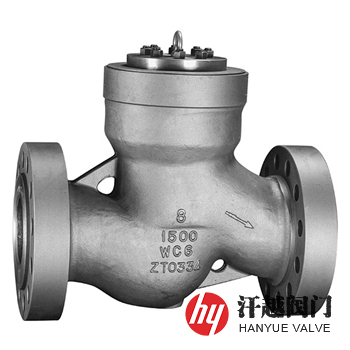

铬钼钢止回阀是一种阀体、阀盖、导向套、阀瓣等由ASTM A217 WC6、A217 WC9、A217 C12A或ZG15CrMo、ZG20CrMoV、ZG15Cr1Mo1V等材质铸制而成，适用于公称压力不大于PN420(Class2500)、工作温度大于425℃小于或等于570℃的火力发电厂汽、水系统用法兰、焊接连接的高温高压止回阀。该阀阀瓣座落于阀体上阀座密封面上，除了阀瓣可以自由地升降之外，其余部分如同直通式截止阀一样，当介质流动时，介质压力使阀瓣从阀座密封面上抬起，阀门开启，当介质流动停止时，阀瓣自动回落到阀座上，切断介质流。本产品所选用的材料属用合金元素铬和钼提高高温蠕变强度的铬钼钢或铬钼钒钢，具有优异的抗氢腐蚀性能和耐高温氧化能力，同时还有较高的高温持久强度和蠕变极限，从而在高温高压临氢环境中得到了广泛应用。
序号
部件名称
材料名称
1
阀 体
A217 WC6
A217 WC9
A217 C12A
ZG15CrMo
ZG20CrMoV
ZG15Cr1Mo1V
2
阀 盖
3
导 向 套
4
阀 瓣
5
阀 座
A182 F11 Cl.2
A182 F22 Cl.3
A182 F91
15CrMo
12CrMoV
6
垫 片
304+Graphite
7
螺 栓
A193 B16
25Cr2MoVA
25Cr2Mo1VA
8
螺 母
A194 16
35CrMoA
公称压力Class
150
300
600
900
1500
2500
壳体试验压力(MPa)
3.0
7.5
16.5
22.5
39.0
63.0
液体高压密封试验压力(MPa)
2.2
5.5
12.1
28.6
46.2
气体低压密封试验压力(MPa)
0.6
设计制造
GB/T 12235-2007、GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975
结构长度
GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
检验试验
JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986
公称压力
Class
公称尺寸
NPS
外形尺寸mm
L
H
203
165
267
190
2 ?
216
175
292
205
241
318
220
215
356
245
270
444
295
495
320
533
330
10
622
365
420
12
698
415
711
485
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称通径、公称压力、阀体材料、介质温度、法兰标准和法兰密封面形式等，本产品可采用国标、美标、德标、日标等设计标准制造。
