双相不锈钢F53止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-09 16:29:35; 产品名称; 型??????? 号H44W、H44Y; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

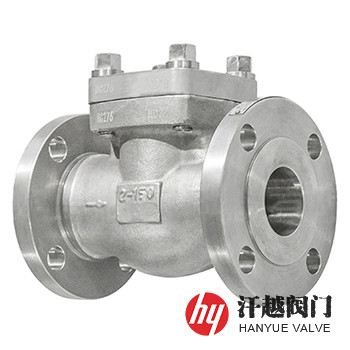

双相不锈钢F53止回阀产品概述

双相不锈钢F53止回阀是一种阀体、阀盖、阀瓣、阀座和摇杆等由ASTM A182 F53或S32750以及S25073等锻制而成，在苛刻的含氯介质条件下具有优异的耐腐蚀能力和很高的强度及韧性的超级双相不锈钢止回阀。该阀所使用的材料属奥氏体-铁素体超级双相不锈钢，相当于国产牌号的022Cr25Ni7Mo4N钢，阀门主体工件的热加工状态为锻造后固溶处理，其特征是点蚀指数(PRE)高于40，有非常好的耐蚀性和强度特性，且有比奥氏体不锈钢更低的热膨胀系数和更高的热导率，由于该钢中铬和钼含量都很高，因此具有很好的耐孔蚀、缝隙腐和均匀腐的性能，其中的双相组织保证了它拥有很高的抗应力腐蚀破裂的能力，而且强度也很高。本产品适用于氯化物工况，也广泛用在酸环境中，如稀硫酸、磷酸、甲酸、醋酸及尿素等，主要安装在防止介质逆向流动的管道上。

双相不锈钢F53止回阀部件材料

序号	部件名称	材料名称
1	阀体	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
2	阀盖	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
3	阀瓣	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
4	阀座	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
5	摇杆	A182 Gr.F53	S32750	S25073	022Cr25Ni7Mo4N
6	垫片	PTFE	PTFE	PTFE	PTFE
7	阀盖螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

双相不锈钢F53止回阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相不锈钢F53止回阀外形尺寸

公称压力 Class	公称尺寸 NPS	公称通径 DN	外形尺寸mm
公称压力 Class	公称尺寸 NPS	公称通径 DN	d	L	L1	H
150(PN20)	?	15	10	108	108	77
	?	20	13	117	117	81
	1	25	17.5	127	127	93
	1 ?	32	23	140	140	95
	1 ?	40	30	165	165	103
	2	50	35	203	203	118
300(PN50)	?	15	10	152	152	61
	?	20	13	178	178	78
	1	25	17.5	203	203	84
	1 ?	32	23	216	216	101
	1 ?	40	30	229	229	120
	2	50	35	267	267	133
600(PN110)	?	15	10	165	165	61
	?	20	13	190	190	78
	1	25	17.5	216	216	84
	1 ?	32	23	229	229	101
	1 ?	40	30	241	241	120
	2	50	35	292	292	133
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

双相不锈钢F53止回阀结构图

F53止回阀

本产品材质还可选用ASTM A182 GR.F51、F55、F60、F61及其他等锻钢牌号，如果你需订购我厂不锈钢止回阀产品，咨询时烦请说明规格型号，如无法提供这些数据，烦请告知压力级、规格、阀体及内件材料、端部连接形式(法兰连接应指明密封形式，对接焊端应说明对焊的管号)、阀体类型及阀体阀盖连接方式等。
