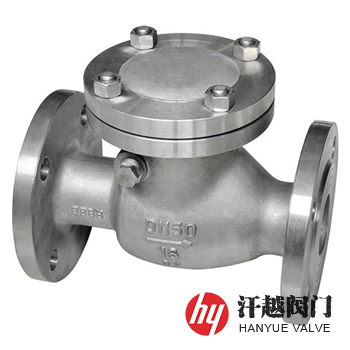

C4不锈钢止回阀是一种阀体、阀盖、阀瓣和摇杆等主要零部件由耐浓硝酸腐蚀用C4钢材料铸造或锻造而成，阀瓣借助介质作用力，绕阀座通道的转轴作旋转运动，能自动阻止流体逆流的浓硝酸专用止回阀。该阀采用内装摇臂旋启式结构，所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝外泄的可能，它的摇臂和阀瓣连接处设计成球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。本产品结构简单，动作可靠，流体阻力小于升降式止回阀，适合在较大口径的场合使用，适用于中、低温度(≤50℃)、硝酸浓度≥98％的浓硝酸或50℃以下各种浓硝酸、各种配比的浓硝酸与浓硫酸混合酸等清净单向介质，不宜用于含有固体颗粒和粘度较大的流体。
序号
部件名称
材料名称
1
阀??????? 体
C4钢
00Cr14Ni14Si4
KY704
00Cr16Ni14Si4
2
阀??????? 盖
3
阀??????? 瓣
4
阀??????? 座
5
摇??????? 杆
6
销??????? 轴
7
垫??????? 片
PTFE
公称压力PN(MPa)
1.6
2.5
4.0
6.3
壳体试验压力(MPa)
2.4
3.75
6.0
9.45
液体高压密封试验压力(MPa)
1.76
2.75
4.4
6.93
气体低压密封试验压力(MPa)
0.6
设计制造
GB/T?12236-2008、ASME?B16.34-2013、API?6D-2014、BS?1868:1975
结构长度
GB/T?12221-2005、ASME?B16.10-2017、BS?1873:1975
法兰标准
JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017
检验试验
JB/T?9092-1999、API?598-2016、API?6D-2014、BS?6755-1:1986
公称压力
PN
公称尺寸
DN
外形尺寸mm
L
H
16
50
230
135
25
160
65
290
142
175
80
310
165
185
100
350
180
220
125
400
210
248
150
480
233
276
200
550
304
250
650
348
410
300
750
390
430
850
518
950
468
560
450
1025
523
582
500
1150
525
618
40
169
63
177
173
340
197
380
212
296
270
330
342
385
401
775
445
423
900
474
455
514
510
616
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称通径、公称压力、介质及介质温度法兰标准和法兰密封面形式等，本产品公称通径≥65mm阀体采用铸造工艺。
