保温止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-09 20:20:08; 产品名称; 型??????? 号BH44H、BH44Y; 公称通径DN15~DN500; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

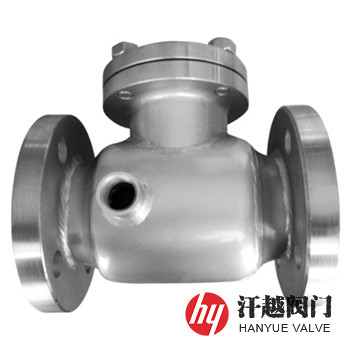

保温止回阀产品概述

BH44H、BH44Y保温止回阀是一种由阀体、阀盖、阀瓣、阀座、摇臂和销轴等部件组成，安装在各类管路系统中用于阻止介质倒流，保护其后设备的部分保温夹套止回阀，它通过焊接在阀体上的保温夹套通入蒸汽或热油等流体在夹套中流动，能够对除阀体的法兰根部外的整个阀体进行保温加热，以避免所输送的介质冷却结晶堵塞阀口以及粘性的介质会阻碍阀的开启和关闭。该阀保温夹套与阀体之间的空间设计便于加热流体的流动以达到良好的保温加热效果，且其前后两侧分别设置有至少一个保温加热流体的入口和出口，并在阀体上设有阀门使用时能够有效地排放夹套中积液的排泄口。本产品利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时的热量损失，保持或提升介质的温度，预防所输送的物料凝固或结晶，提高粘性液体的流动速度，或满足下一道工序对温度的要求。

保温止回阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	阀瓣	WCB+HF	CF8+HF	CF3+HF	CF8M+HF	CF3M+HF
4	摇臂	2Cr13	304	304L	316	316L
5	保温夹套	Q235B	304	304	304	304
6	螺栓	35CrMoA	304	304	316	316
7	螺母	30CrMo	304	304	316	316

保温止回阀性能规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	6.4
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	9.6
液体高压密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	JB/T 13458、GB/T 12236、ASME B16.34、API 6D
结构长度	JB/T 13458、GB/T 12221、ASME B16.10、API 6D
法兰尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	GB/T 13927、JB/T 9092、API 598、API 6D

保温止回阀外形尺寸

公称压力 PN	公称尺寸 DN	连接端规格 A×B	外形尺寸mm		保温加热流体入口及出口
公称压力 PN	公称尺寸 DN	连接端规格 A×B	L	H	管螺纹连接	法兰连接
16 ~ 40	15	DN15×DN40	130	90	NPT?	DN15
	20	DN20×DN40	150	95	NPT?	DN15
	25	DN25×DN50	160	100	NPT?	DN15
	32	DN32×DN50	180	105	NPT?	DN15
	40	DN40×DN80	200	110	NPT?	DN15
	50	DN50×DN80	230	115	NPT?	DN15
	65	DN65×DN100	290	140	NPT?	DN15
	80	DN80×DN125	310	170	NPT?	DN15
	100	DN100×DN150	350	200	NPT?	DN15
	125	DN125×DN200	400	230	NPT?	DN20
	150	DN150×DN200	480	255	NPT?	DN20
	200	DN200×DN250	600	285	NPT?	DN20
	250	DN250×DN300	650	290	NPT1	DN25
	300	DN300×DN400	750	30	NPT1	DN25
表中A表示法兰内径的公称尺寸，B表示法兰其他尺寸的公称尺寸。

如果你需订购我厂不锈钢止回阀产品，咨询时烦请说明公称尺寸、公称压力、阀体材质及介质温度等，本产品按保温夹套的结构型式分为全保温夹套和部分保温夹套两种。
