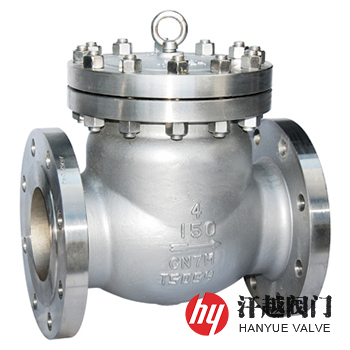

CN7M止回阀是一种阀体、阀盖、阀瓣、摇杆、阀座和销轴等由ASTM A351 CN7M或Alloy 20及N08020等铸件或锻件毛坯加工而成，在磷酸、硫酸、硝酸及氯化物环境中具有优异的耐腐蚀性能的20号合金钢止回阀。该阀所使用的材质属Ni-Fe-Cr-Mo-Cu高合金奥氏体不锈钢，其特点是在硫酸、硝酸及其混酸和其他多种氧化还原介质中均有较好的抗蚀性，尤其是在高温硫酸环境中很能发挥其良好的耐蚀性优势，且比镍基材料的成本低，因而在含硫酸的介质工况中得到广泛应用。该钢种冷热加工及焊接性能均优良，并且也容易铸造成形，其高合金含量使得一些镍基合金如Hastelloy C和Hastelloy G的耐腐蚀性能无法与之相比，因此，本产品特别适合安装在炼油、制药、化肥、合成橡胶、纺织、造纸、湿法冶金及食品加工等各类工业管道输送中用于阻止介质倒流。
序号
部件名称
材料名称
1
阀 体
A351 CN7M
Alloy 20
UNS N08020
0Cr20Ni35Mo3Cu4Nb
2
阀 盖
3
阀 瓣
4
摇 杆
5
阀 座
6
销 轴
7
螺 柱
A193 B8M
8
螺 母
A194 8M
公称压力Class
150
300
600
900
壳体试验压力(MPa)
3.0
7.5
16.5
22.5
液体高压密封试验压力(MPa)
2.2
5.5
12.1
气体低压密封试验压力(MPa)
0.6
设计制造
GB/T 12236-2008、ASME B16.34-2013、API 6D-2014
结构长度
GB/T 12221-2005、ASME B16.10-2017、API 6D-2014
连接法兰
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017
检验试验
JB/T 9092-1999、API 598-2016、API 6D-2014
公称压力
Class
公称尺寸
NPS
外形尺寸mm
L
H
203
155
267
180
2 ?
216
190
292
200
241
318
225
356
240
330
245
400
275
260
444
310
495
305
533
370
10
622
390
410
12
698
711
440
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂不锈钢止回阀系列产品，咨询时请说明结构形式(升降式、旋启式)、公称尺寸、公称压力、阀体和内件材质、法兰标准及法兰密封面形式(平面、突面、凹凸面、榫槽面或环连接)等。
