超级双相钢F55止回阀

水力控制阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-09 16:46:51; 产品名称; 型??????? 号H41W、H41Y; 公称通径DN10~DN50、NPS?~NPS2; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

超级双相不锈钢F55止回阀产品概述

超级双相不锈钢F55止回阀是一种阀体、阀盖和阀瓣等承压部件由ASTM A182 F55或S32760以及S27603等锻造而成，适用于热海水及热卤水腐蚀环境的超级双相钢止回阀。该阀所使用的材料是在ASTM A182 F53基础上增加了Cu含量和加入W合金化而成的超级双相不锈钢锻件，相当于国产牌号022Cr25Ni7Mo4WCuN，热加工状态为锻造后固溶处理，室温金相组织铁素体和奥氏体的比例接近为1:1，这样一定程度上使其兼有奥氏体与铁素体不锈钢的双重特征，因而强度及抗腐蚀能力较强，具有比奥氏体不锈钢更低的热膨胀系数和更高的热导率，它的孔蚀系数(PREN)大于40，有优异的含氯离子及酸性介质环境下的耐应力腐蚀开裂性能，很高的抗氯离子点蚀及缝隙腐蚀能力，拥有良好的耐冲刷腐蚀及腐蚀疲劳，力学性能优异。本产品主要应用于石油、天然气、化工以及海水等领域的腐蚀环境下。

超级双相不锈钢F55止回阀部件材料

序号	部件名称	材料名称
1	阀体	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
2	阀盖	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
3	阀瓣	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
4	垫片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	阀盖螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
6	螺母	A194 8M	A194 8M	A194 8M	A194 8M
7	铭牌	AL	AL	AL	AL
8	铆钉	AL	AL	AL	AL

超级双相不锈钢F55止回阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

超级双相不锈钢F55止回阀外形尺寸

公称压力 Class	公称尺寸 NPS	公称通径 DN	外形尺寸mm
公称压力 Class	公称尺寸 NPS	公称通径 DN	d	L	L1	H
150(PN20)	?	15	10	108	108	77
	?	20	13	117	117	81
	1	25	17.5	127	127	93
	1 ?	32	23	140	140	95
	1 ?	40	30	165	165	103
	2	50	35	203	203	118
300(PN50)	?	15	10	152	152	61
	?	20	13	178	178	78
	1	25	17.5	203	203	84
	1 ?	32	23	216	216	101
	1 ?	40	30	229	229	120
	2	50	35	267	267	133
600(PN110)	?	15	10	165	165	61
	?	20	13	190	190	78
	1	25	17.5	216	216	84
	1 ?	32	23	229	229	101
	1 ?	40	30	241	241	120
	2	50	35	292	292	133
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

超级双相不锈钢F55止回阀结构图

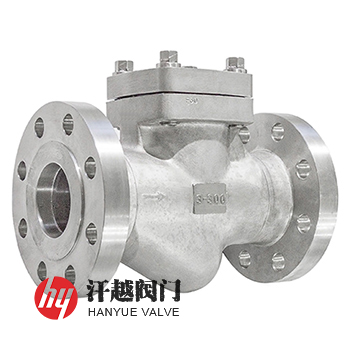

F55止回阀

本产品材质还可选用ASTM A182 GR.F51、F53、F60、F61及其他等锻钢牌号，有升降、球形和旋启式三种结构型式。如果你需订购我厂不锈钢止回阀产品，烦请告知压力级、规格、阀体及内件材料、端部连接形式(法兰连接应指明密封形式，对接焊端应说明对焊的管号)、阀体类型及阀体阀盖连接方式等。
