310S止回阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 止回阀

止回阀

: 更新时间2023-07-09 07:48:45; 产品名称; 型??????? 号H41W、H41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

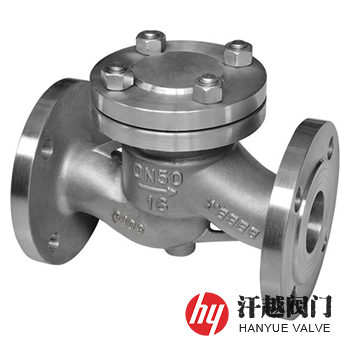

310S止回阀产品概述

310S止回阀是一种阀体和内件采用耐热钢310S或S31008及06Cr25Ni20等铸造或锻造而成，适合安装在强耐腐蚀和抗高温场合，用于自动阻止介质倒流的直通式升降止回阀。该阀阀体的内部流道经弧面过渡至水平环口，而可上下移动地阀瓣则放置在水平环口上方，阀瓣截面呈倒T形，它包括竖杆和可将所述水平环口密封的圆形密封板，阀盖内侧面上设置有允许竖杆插入其内并引导其上下移动的导向套，使用时，阀体水平安装在管道中，当介质流动时，阀瓣在进口端介质压力的作用下向上位移，阀门打开，当介质流动停止时，依靠阀瓣的自重和介质逆流压力，阀瓣向下位移将阀门关闭。本产品主体部件所选用的材料属高铬镍奥氏体不锈钢，其化学成分中铬、镍的质量分数很高，拥有比普通不锈钢强得多的耐腐蚀性及强的抗氧化性，尤其是在氧化性介质中耐蚀性很好，而且还具有一定的高温强度，高温下比普通不锈钢的强度高，也由于其高温抗氧化性，因此在耐高温场合被广泛应用(使用温度可达1000℃)。

310S止回阀部件材料

序号	部件名称	材料名称
1	阀体	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
2	阀盖	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
3	导向套	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
4	阀瓣	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
5	阀座	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
6	密封垫	Graphite	Graphite	Graphite	Graphite	Graphite	Graphite
7	螺栓	A193 B8 Cl.2	A193 B8 Cl.2	A193 B8 Cl.2	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10
8	螺母	A194 8	A194 8	A194 8	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10

310S止回阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

310S止回阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	90	25	15	130	90
	20	150	95		20	150	95
	25	160	100		25	160	100
	32	180	105		32	180	105
	40	200	110		40	200	110
	50	230	115		50	230	115
	65	290	140		65	290	140
	80	310	170		80	310	170
	100	350	200		100	350	200
	125	400	230		125	400	230
	150	480	255		150	480	260
	200	600	285		200	600	285
	250	650	290		250	650	290
	300	750	300		300	750	300
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

310S止回阀结构图

310S止回阀

如果你需订购我厂不锈钢止回阀产品，咨询时烦请提供公称通径、公称压力、法兰标准和法兰密封面形式等，本产品属卧式升降式止回阀，适应安装在水平管道上。
