保温Y型截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-07 13:16:30; 产品名称; 型??????? 号BJ45W、BJ45H; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

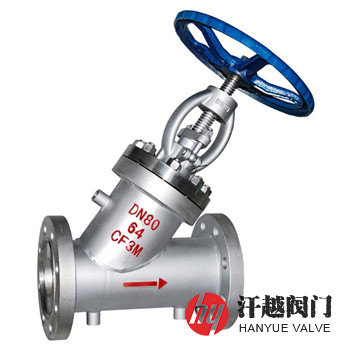

保温Y型截止阀产品概述

BJ45H、BJ45W保温Y型截止阀是一种由Y形结构形式的阀体、阀盖、阀瓣、阀座、阀杆和驱动装置等部件组成的全保温夹套截止阀，其在阀体进出口法兰根部之间和外壁处焊接有保温夹套，以便于注入蒸汽或热油等流体，能够对整个阀体进行保温加热，以保证所输送的介质不因温度变化而发生相变，或产生结晶现象。该阀阀瓣下端面制有与阀座相互配合的密封面，并与阀杆底端固定连接，阀杆贯彻阀盖，顶端安装有手轮，由锁紧螺母固定。本产品具有良好的保温、保冷特性，同时又能有效降低管路中介质热量损失，特适合安装在石油、化工、冶金及制药等行业各类管路系统中用于截断或接通易结晶、结焦、冻结的介质用。

保温Y型截止阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	阀瓣	WCB+HF	CF8+HF	CF3+HF	CF8M+HF	CF3M+HF
4	阀杆	2Cr13	304	304L	316	316L
5	填料压板	WCB	CF8	CF3	CF8M	CF3M
6	填料	Graphite	Graphite	Graphite	Graphite	Graphite
7	保温夹套	Q235B	304	304	304	304
8	螺栓	35CrMoA	304	304	316	316
9	螺母	30CrMo	304	304	316	316

保温Y型截止阀性能规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	6.4
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	9.6
上密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
液体高压密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	JB/T 13458、GB/T 12235、ASME B16.34
结构长度	JB/T 13458、GB/T 12221、API 6D、ASME B16.10
法兰尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	GB/T 13927、JB/T 9092、API 598

保温Y型截止阀外形尺寸

公称压力 PN	公称尺寸 DN	连接端规格 A×B	外形尺寸mm		保温加热流体入口及出口
公称压力 PN	公称尺寸 DN	连接端规格 A×B	L	H	管螺纹连接	法兰连接
16 ~ 40	15	DN15×DN20	170	250	NPT?	DN15
	20	DN20×DN25	190	292	NPT?	DN15
	25	DN25×DN32	210	340	NPT?	DN15
	32	DN32×DN40	230	338	NPT?	DN15
	40	DN40×DN50	260	360	NPT?	DN15
	50	DN50×DN65	300	410	NPT?	DN15
	65	DN65×DN80	340	440	NPT?	DN15
	80	DN80×DN100	380	540	NPT?	DN15
	100	DN100×DN125	430	560	NPT?	DN15
	125	DN125×DN150	490	625	NPT?	DN20
	150	DN150×DN200	550	720	NPT?	DN20
	200	DN200×DN250	570	—	NPT?	DN20
表中A表示法兰内径的公称尺寸，B表示法兰其他尺寸的公称尺寸

如果你需订购我厂不锈钢截止阀产品，咨询时烦请说明公称通径、公称压力、阀体材质及介质温度等，本产品在关闭后冷却，使阀内件收缩，操作人员就应于适当时间再关闭一次，让密封面不留细缝，否则，介质从细缝高速流过，很容易冲蚀密封面。
