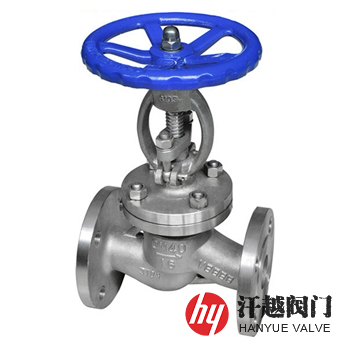

310S截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-05 15:17:45; 产品名称; 型??????? 号J41W、J41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质310S、2520; 密封形式本体材料、硬质合金; 驱动方式手动、电动、气动

产品详情

310S截止阀产品概述

310S截止阀是一种阀体、阀盖、阀瓣及阀杆等主要零部件采用310S或S31008及06Cr25Ni20等奥氏体铬镍不锈钢铸造或锻造而成，适合安装在超高温物料管线输送系统中，实现对管道内介质的流通或切断及流量控制的不锈钢截止阀。该阀主体所选用的材料具有很好的抗氧化性和耐腐蚀性，它的化学成分为C≤0.08%、Si≤1.50%、Mn≤2.00%、P≤0.040%、S≤0.030%、Ni:19.00%~22.00%、Cr:24.00%~26.00%，因为较高百分比的铬和镍，使得其拥有好得多的蠕变强度，在高温下能持续作业，具有良好的耐高温性，温度在1200℃以下，一般很少起氧化皮，所以本产品在氧化性介质中有很好的耐蚀性，同时还有良好的高温力学性能，因此，被广泛应用于石油、石化、化工工业和核燃料后处理设备的耐蚀控制以及航空航天行业的耐热控件。

310S截止阀部件材料

部件名称	材料名称
阀??????? 体	310S	S31008	06Cr25Ni20	0Cr25Ni20
阀??????? 盖	310S	S31008	06Cr25Ni20	0Cr25Ni20
阀??????? 瓣	310S	S31008	06Cr25Ni20	0Cr25Ni20
阀??????? 杆	310S	S31008	06Cr25Ni20	0Cr25Ni20
阀??????? 座	310S	S31008	06Cr25Ni20	0Cr25Ni20
填料压盖	310S	S31008	06Cr25Ni20	0Cr25Ni20
填??????? 料	Graphite	Graphite	Graphite	Graphite
螺??????? 栓	A193?B8?Cl.2	A193?B8?Cl.2	06Cr19Ni10	06Cr19Ni10
螺??????? 母	A194?8	A194?8	06Cr19Ni10	06Cr19Ni10

310S截止阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3
壳体试验压力(MPa)	2.4	3.75	6.0	9.45
上密封试验压力(MPa)	1.76	2.75	4.4	6.93
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T?12235-2007、ASME?B16.34-2013、BS?1873:1975
结构长度	GB/T?12221-2005、ASME?B16.10-2017、BS?1873:1975
法兰标准	JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017
检验试验	JB/T?9092-1999、API?598-2016、BS?6755-1:1986

310S截止阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	218	25	15	130	218
	20	150	258		20	150	258
	25	160	275		25	160	275
	32	180	280		32	180	280
	40	200	330		40	200	330
	50	230	350		50	230	350
	65	290	370		65	290	400
	80	310	400		80	310	355
	100	350	415		100	350	415
	125	400	460		125	400	460
	150	480	510		150	480	510
	200	600	710		200	600	710
	250	650	786		250	650	786
	300	750	925		300	750	925
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

310S截止阀结构图

310S截止阀

如果你需订购我厂不锈钢截止阀产品，咨询时烦请提供公称通径、公称压力、材质、使用温度、法兰标准和法兰密封面形式等，本产品可采用国标、美标、德标、日标等多种设计标准生产制造。
