截止阀

: 更新时间2023-07-05 15:56:07; 产品名称; 型??????? 号J41W、J41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质C4不锈钢; 密封形式本体材料、硬质合金; 驱动方式手动、电动、气动

产品详情

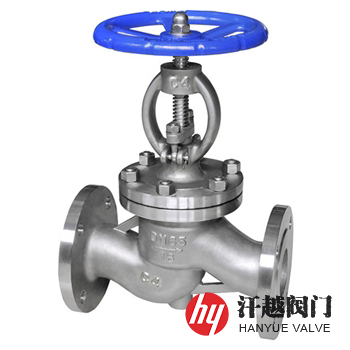

C4钢截止阀产品概述

C4钢截止阀是一种阀体、阀盖、阀瓣及阀杆等主要零部件由00Cr14Ni14Si4钢铸造或锻造成型，适用于温度≤50℃，浓度≥98%的浓硝酸介质，端部连接形式为法兰或焊接不锈钢截止阀。该阀主体所使用的材料化学成分为C≤0.03%、Si:3.5%~4.5%、Mn≤1%、Cr:13%~15%、Ni:13%~15%、P≤0.04%、S≤0.03%，其特点是超低碳，硅含量高等，在强氧化性物料中有极好的耐蚀性能，因此它非常适合安装在工作介质为中低温浓硝酸的管道或管路输送系统中作为切断或调节以及节流用阀门。本产品阀瓣是由阀杆带动，沿着阀座中心线上下移动，通过改变阀瓣与阀座之间的距离即可改变流道的截面积，从而实现对流量的控制和截断，它与闸阀比较，具有结构简单、密封性能好等优点。

C4钢截止阀部件材料

序号	部件名称	材料名称
1	阀体	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
2	阀盖	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
3	阀瓣	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
4	阀杆	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
5	阀座	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
6	填料压盖	C4钢	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
7	填料	PTFE	PTFE	PTFE	PTFE
8	螺栓	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2

C4钢截止阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3
壳体试验压力(MPa)	2.4	3.75	6.0	9.45
上密封试验压力(MPa)	1.76	2.75	4.4	6.93
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

C4钢截止阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	218	25	15	130	218
	20	150	258		20	150	258
	25	160	275		25	160	275
	32	180	280		32	180	280
	40	200	330		40	200	330
	50	230	350		50	230	350
	65	290	370		65	290	400
	80	310	400		80	310	355
	100	350	415		100	350	415
	125	400	460		125	400	460
	150	480	510		150	480	510
	200	600	710		200	600	710
	250	650	786		250	650	786
	300	750	925		300	750	925
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

C4钢截止阀结构图

C4钢截止阀

如果你需订购我厂不锈钢截止阀产品，咨询时烦请提供公称通径、公称压力、介质使用温度及硝酸浓度、法兰标准和法兰密封面形式等。
