网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-06-19 16:37:32; 产品名称; 型??????? 号J41F、J41N; 公称通径DN15~DN400; 公称压力; 材??????? 质碳钢、不锈钢; 密封形式聚四氟乙烯、尼龙; 驱动方式手动、电动、气动

产品详情

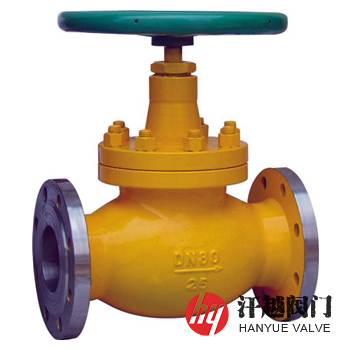

燃气截止阀产品概述

J41F、J41N燃气截止阀是一种截流件由阀杆带动，沿阀座的中心线作直线运动，以实现对管路中可燃性气体流的流通或切断以及流量调节用的阀门。该阀具有双重密封结构，提高了密封性能，金属硬密封面?；と砻芊獠牧喜还厥芩穑浞О昴谧坝械宰爸?，当阀门外部失火时，软密封材料被高温烧毁，它的弹性装置仍能保证阀门紧闭密封，从而形成了软硬(内外)双重密封结构，密封性能好。本产品采用弹性V形聚四氟乙烯或柔性石墨作为动密封填料，由压紧螺母、不锈钢弹簧提供初始密封，填料密封性能随介质压力上升而增强，具有自密封功能，因此，特适用于高中压燃气输送用管道。

J41F、J41N燃气截止阀密封面材料采用尼龙或聚四氟乙烯塑料，提高了关闭密封性能，并避免了因金属密封面碰撞所产生的静电火花而导致火灾发生，其顺时针转动手轮，带动阀杆使连接在阀杆上的阀瓣迎合阀座密封面，阀门关严，逆时针转动手轮，带动阀杆使连接在阀杆上的阀瓣离开阀座密封面，阀门打开。由于该阀的阀杆开启或关闭行程相对较短，而且具有可靠的切断功能，又因其阀座通口的变化与阀瓣的行程成正比例关系，比较适合于对燃气流量的调节，因此，本产品非常适合作为切断或调节以及节流用，被广泛应用在城镇供气管网系统天然气、液化石油气等易燃性气体介质管路上。

燃气截止阀部件材料

序号	部件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	阀盖	WCB	CF8	CF3	CF8M	CF3M
3	阀杆	2Cr13	304	304L	316	316L
4	阀瓣	WCB	CF8	CF3	CF8M	CF3M
5	阀座	2Cr13	304	304L	316	316L
6	密封环	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON
7	压紧螺母	35	304	304	316	316
8	填料	GRAPHITE	PTFE	PTFE	PTFE	PTFE
9	垫片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
10	螺栓	35CrMoA	304	304	316	316
11	螺母	30CrMoA	304	304	316	316

燃气截止阀技术规范

公称压力PN(MPa)	1.6	2.5	4.0	6.3	10.0
壳体试验压力(MPa)	2.4	3.75	6.0	9.45	15.0
上密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
液体高压密封试验压力(MPa)	1.76	2.75	4.4	6.93	11.0
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013
结构长度	GB/T 12221-2005、ASME B16.10-2017
法兰标准	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验	JB/T 9092-1999、API 598-2016

燃气截止阀外型尺寸

公称压力 PN	公称尺寸 DN	外形尺寸mm		公称压力 PN	公称尺寸 DN	外形尺寸mm
公称压力 PN	公称尺寸 DN	L	H	公称压力 PN	公称尺寸 DN	L	H
16	15	130	218	25	15	130	218
	20	150	258		20	150	258
	25	160	275		25	160	275
	32	180	280		32	180	280
	40	200	330		40	200	330
	50	230	350		50	230	350
	65	290	370		65	290	400
	80	310	400		80	310	355
	100	350	415		100	350	415
	125	400	460		125	400	460
	150	480	510		150	480	510
	200	600	710		200	600	710
	250	650	786		250	650	786
	300	750	925		300	750	925
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

燃气截止阀结构图

燃气截止阀

如果你需订购我厂不锈钢截止阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、内件材料、介质使用温度，连接法兰标准及密封面形式等，本产品密封材料低压选用聚四氟乙烯，高压采用尼龙。
