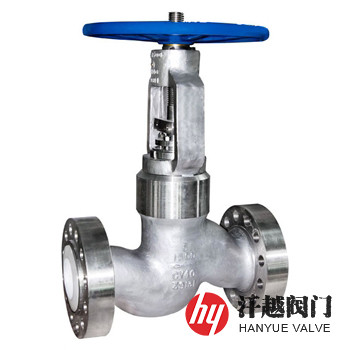

Inconel600合金截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-11 16:11:57; 产品名称; 型??????? 号J41W、J41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

Inconel600合金截止阀产品概述

Inconel600截止阀是一种阀体、阀盖和阀瓣采用ASTM A494 CY40工业阀门用Ni-Cr-Fe合金铸造的铸件，阀座和阀杆为ASTM B564 N06600或Inconel 600、Alloy 600等锻造的锻件，具有较强的抗氧化能力和在高温下有较高的强度，在潮湿的环境中能阻止氯化物离子引起的金属应力腐蚀裂纹形成的英康乃尔合金截止阀。该阀主体部件所使用的材料在氧化中性介质中的抗氧化性能比纯镍好，温度可高达1180℃，能耐各种废气、碱性溶液和大多数有机酸及化合物的腐蚀，且不易产生氯离子的应力腐蚀开裂，它的力学性能与铬镍奥氏体不锈钢相近，拥有良好的强度与塑性韧性的配合，但耐高温性更佳，在600~650℃中可长期使用。本产品操作方式有手轮、伞齿轮、气动、电动和液动等几种，适用于频繁开关，耐高温高压和耐腐蚀性介质的场合，可作截断阀用，不适合用在双向流动的工艺管道和含有固体颗粒介质的管道。

Inconel600合金截止阀部件材料

序号	部件名称	材料名称
1	阀体	A494 CY40	B564 N06600	Inconel 600	Alloy 600
2	阀盖	A494 CY40	B564 N06600	Inconel 600	Alloy 600
3	阀瓣	A494 CY40	B564 N06600	Inconel 600	Alloy 600
4	阀杆	Inconel 600	Inconel 600	Inconel 600	Inconel 600
5	阀座	Inconel 600	Inconel 600	Inconel 600	Inconel 600
6	上密封座	Inconel 600	Inconel 600	Inconel 600	Inconel 600
7	压盖	Inconel 600	Inconel 600	Inconel 600	Inconel 600
8	填料	Graphite	Graphite	Graphite	Graphite

Inconel600合金截止阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

Inconel600合金截止阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

Inconel600合金截止阀结构图

Inconel600合金截止阀

如果你需订购我厂不锈钢截止阀产品，烦请告知公称压力、公称尺寸、阀体材料牌号、使用介质和介质温度等，本产品也可采用ASTM B564 N06600或UNS N06600及Inconel 600、Alloy 600等材料整体锻造成型。
