电站截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-07 09:51:01; 产品名称; 型??????? 号J61H、J61Y; 公称通径DN15~DN300; 公称压力; 材??????? 质WCB、WC6、WC9; 密封形式铬镍不锈钢、硬质合金; 驱动方式手动、气动、电动、液动

产品详情

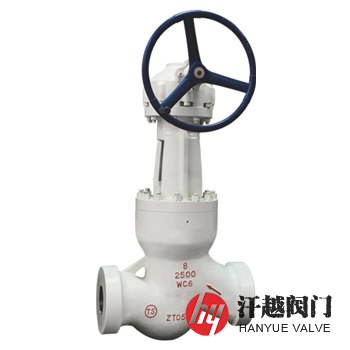

电站截止阀产品概述

J61Y电站截止阀是一种适用于火力发电厂汽、水系统用压力级别大于PN100(Class600)小于或等于PN760(Class4500)，或工作温度大于425℃小于或等于630℃的焊接连接截止阀。该阀能承受系统的极限压力，阀门的阀瓣和阀座所选用的材料具有耐高温高压抗流体冲刷的高强度性能，密封面及阀瓣堆焊钴基合金，密封填料材料具有耐高温高压且密封性能好的特点，可以确保阀门密封完好无泄漏，高温高压情况填料采用柔性石墨，密封填料位于阀杆螺纹之下以隔绝螺纹与介质直接接触，密封时阀芯不旋转，以确保密封严密性。本产品特适合安装在高温、高压蒸汽管路系统中或装置上，作截断或调节以及节流用，其在出厂前均通过水压试验，包括阀门的壳体强度、倒密封和阀座的泄漏试验。

电站截止阀部件材料

序号	部件名称	材料名称
1	阀体	A216 WCB	A217 WC6	A217 WC9	ZG20CrMoV	ZG15Cr1Mo1V
2	阀盖	A216 WCB	A217 WC6	A217 WC9	ZG20CrMoV	ZG15Cr1Mo1V
3	阀杆	A182 F6a CL.2	A182 F6a Cl.2	A182 F6a Cl.2	25Cr2Mo1VA	25Cr2Mo1VA
4	阀瓣	A105+STL6	A182 F11+STL6	A182 F22+STL6	12Cr1MoV+STL6	12Cr1MoV+STL6
5	阀座	A105+STL6	A182 F11+STL6	A182 F22+STL6	12CrMoV+STL6	12CrMoV+STL6
6	填料压盖	A216 WCB	A217 WC6	A217 WC9	ZG20CrMoV	ZG15Cr1Mo1V
7	填料	Graphite	Graphite	Graphite	Graphite	Graphite
8	螺栓	A193 B7M	A193 B16	A193 B16	25Cr2Mo1VA	25Cr2Mo1VA
9	螺母	A194 2HM	A194 16	A194 16	35CrMoA	35CrMoA

电站截止阀技术规范

公称压力Class	300	600	900	1500	2500
壳体水压试验压力(MPa)	7.5	16.5	22.5	39.0	63.0
倒密封水压试验压力(MPa)	5.5	12.1	16.5	28.6	46.2
密封水压试验压力(MPa)	5.5	12.1	16.5	28.6	46.2
设计制造	JB/T 3595-2002、DL/T 531-2016、JIS E101-2005、ASME B16.34-2013
结构长度	GB/T 15188.1-1994、GB/T 12221-2005、JIS E101-2005、ASME B16.10-2017
对焊端部	GB/T 12224-2015、DL/T 531-2016、ASME B16.25-2012或按订货合同的要求
检验试验	JB/T 3595-2002、DL/T 531-2016、JIS E101-2005、API 598-2016

电站截止阀外型尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	D1	D2	L	H	Do
1500	3	64	—	390	848	510
	4	84	—	480	910	560
	5	100	—	580	995	460
	6	126	—	630	1360	460
	8	158	—	770	1500	610
2000	2 ?	50	—	420	815	510
	3	60	—	470	895	560
	4	80	—	570	1024	700
	5	96	—	660	1370	610
	6	118	—	760	1430	610
2500	2 ?	46	—	420	857	510
	3	54	—	470	940	560
	4	70	—	570	1085	700
	5	88	—	660	1370	610
	6	104	—	760	1430	610
3500	2 ?	38	—	480	890	460
	3	48	—	640	1030	560
	4	60	—	762	1264	460
	5	74	—	864	1435	460
	6	88	—	965	1600	760
表中公称尺寸不小于NPS5为伞齿轮驱动外形尺寸。表中未列出的其他规格参数，请咨询汗越阀门技术部！

电站截止阀结构图

电站截止阀

如果你需订购我厂不锈钢截止阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、使用介质、工作温度等，本产品常用材质为碳钢、铬钼钢及铬钼钒钢等，也可根据用户工况需要采用其他材料，具体详情请咨询我司销售人员。
