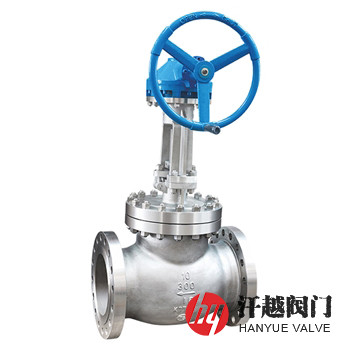

双相不锈钢1B截止阀

地址：上海市金山区兴塔工业区

咨询电话：021-57362601

图文传真：021-33250343

电子邮箱：hanyuev@126.com

网址：http://www.trust-link.cn

网站首页 > 产品展示 > 截止阀

截止阀

: 更新时间2023-07-06 13:52:56; 产品名称; 型??????? 号J41W、J41Y; 公称通径DN15~DN400; 公称压力; 材??????? 质; 密封形式; 驱动方式

产品详情

双相不锈钢1B截止阀产品概述

双相不锈钢1B截止阀是种阀体、阀盖和阀瓣由ASTM A995 1B(CD4MCuN)或A890 1B(CD4MCuN)及SA955 1B(CD4MCuN)等铸造成型，阀座和阀杆采用A182 F61或S32550等锻制或轧制而成，具有更强的防氯离子腐蚀与耐磨蚀性能的双相钢截止阀，该阀阀体、阀盖和阀瓣所选用的材料属铁素体-奥氏体双相不锈钢铸件，一般在固溶处理后使用，化学成分为C:≤0.04%、Mn:≤1.0%、Si:≤1.0%、P:≤0.04%、S:≤0.04%、Cr:24.5%~26.5%、Ni:4.7%~6.0%、Mo:1.7%~2.3%、Cu:2.7%~3.3%、N:0.10%~0.25%，力学性能为抗拉强度≥690MPa、屈服强度≥485MPa、断面收缩率≥16%，其特点为不仅有较高的强度、硬度，还有令人满意的塑性和韧性，其中较高的Cr、Mo等元素含量，使它拥有较好的耐点蚀、耐缝隙腐蚀性能，由于具有α+γ双相结构且耐孔蚀性优良，在氯化物中的应力腐蚀也显示出较强的耐蚀性能。本产品主要用来需要与18-8奥氏体不锈钢相同或更好的防腐蚀性能但需要更高的强度和硬度以及更好的韧性的工况场合。

双相不锈钢1B截止阀部件材料

序号	部件名称	材料名称
1	阀体	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
2	阀盖	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
3	阀瓣	A995 Gr.1B	A995 CD4MCuN	A890 Gr.1B	A890 CD4MCuN
4	阀座	A182 F61	A182 F61	A182 F61	A182 F61
5	阀杆	A182 F61	A182 F61	A182 F61	A182 F61
6	上密封座	A182 F61	A182 F61	A182 F61	A182 F61
7	填料	PTFE	PTFE	PTFE	PTFE
8	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

双相不锈钢1B截止阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
连接法兰	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相不锈钢1B截止阀外形尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm		公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	L	H	公称压力 Class	公称尺寸 NPS	L	H
150	?	108	241	300	?	152	241
	?	117	241		?	178	241
	1	127	242		1	203	283
	1 ?	140	280		1 ?	216	320
	1 ?	165	286		1 ?	229	322
	2	203	368		2	267	400
	2 ?	216	387		2 ?	292	440
	3	241	411		3	318	465
	4	292	455		4	356	565
	5	356	455		5	400	615
	6	406	540		6	444	715
	8	495	650		8	559	930
	10	622	800		10	622	1010
	12	698	940		12	711	1230
	14	787	1200		14	762	1450
	16	914	1270		16	864	1645
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！

双相不锈钢1B截止阀结构图

1B截止阀

本产品主体可选用ASTM A890 GRADE 1B(CD4MCuN)、A995 GRADE 1B(CD4MCuN)或SA955 GRADE 1B(CD4MCuN)等铸件牌号。如果你需订购我厂不锈钢截止阀产品，咨询时烦请告知公称压力、公称通径、阀体材料、内件材质、驱动方式、法兰执行标准及法兰密封面形式等。
