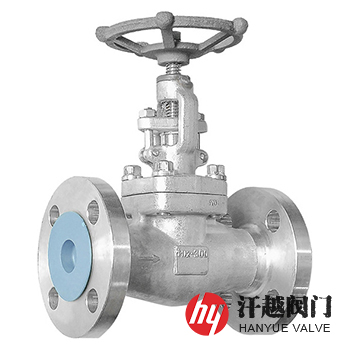

双相不锈钢F51截止阀产品概述

双相不锈钢F51截止阀是一种阀体、阀盖、阀瓣和阀杆等由ASTM A182 F51或S31803以及S22253等锻造毛坯制作而成，适用于介质为稀硫酸、磷酸、海水和氯离子含量较高相关制品的锻钢截止阀，该阀承压部件所选用的材料由于在成分设计中具有超低C、高Cr、高N、高Mo的特征，室温组织奥氏体与铁素体的比例接近1:1，因而具有高强度、良好的耐氯离子点蚀、耐应力腐蚀、耐腐蚀疲劳和磨损腐蚀性能，其中的Cr是保证其有合理相比例的主要铁素体形成元素，随着Cr含量的增加，它的耐蚀性也提高，而添加一定量的Mo和N又能增强该钢的抗孔蚀和缝隙腐蚀能力，尤其是N的加入，一方面稳定了奥氏体细化晶粒，增强强度，另一方面可显著提高钢的耐点蚀性。本产品在石油、天然气、海水、纸浆和造纸等工业领域得到广泛使用。

双相不锈钢F51截止阀部件材料

序号	部件名称	材料名称
1	阀体	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
2	阀盖	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
3	阀杆	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
4	阀瓣	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
5	填料压套	A182 Gr.F51	S31803	S22253	022Cr22Ni5Mo3N
6	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
7	活节螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

双相不锈钢F51截止阀性能规范

公称压力Class	150	300	600	900
壳体试验压力(MPa)	3.0	7.5	16.5	22.5
上密封试验压力(MPa)	2.2	5.5	12.1	16.5
液体高压密封试验压力(MPa)	2.2	5.5	12.1	16.5
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6
设计制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
结构长度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
连接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等
检验试验	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

双相不锈钢F51截止阀外型尺寸

公称压力 Class	公称尺寸 NPS	外形尺寸mm
公称压力 Class	公称尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	180	100
	?	13.5	117	117	184	100
	1	18	127	127	217	125
	1 ?	24	140	140	224	160
	1 ?	29	165	165	260	160
	2	36.5	203	203	300	180
300	?	10	152	152	180	100
	?	13.5	178	178	184	100
	1	18	203	203	217	125
	1 ?	24	216	216	224	160
	1 ?	29	229	229	260	160
	2	36.5	267	267	300	180
600	?	10	165	165	164	100
	?	13.5	190	190	164	100
	1	18	216	216	203	125
	1 ?	24	229	229	224	160
	1 ?	29	241	241	260	160
	2	36.5	292	292	300	180
900~1500	?	13.5	216	216	207	125
	?	18	229	229	207	125
	1	24	254	254	230	160
	1 ?	29	279	279	260	160
	1 ?	36.5	305	305	300	180
	2	45	368	368	355	200
表中d为流道孔径，L1为末端对焊连接结构长度。表中未列出的其他规格外形尺寸，请咨询汗越阀门技术部！

双相不锈钢F51截止阀结构图

F51截止阀

本产品材质还可选用ASTM A182 GR.F53、F55、F60、F61及其他等锻钢牌号，如果你需订购我厂不锈钢截止阀产品，咨询时烦请说明规格型号，如无法提供这些数据，烦请告知压力级、规格、阀体及内件材料、端部连接形式(法兰连接应指明法兰标准及密封面形式，对接焊端应说明对焊的管号)、阀体类型及阀体阀盖连接方式等。
