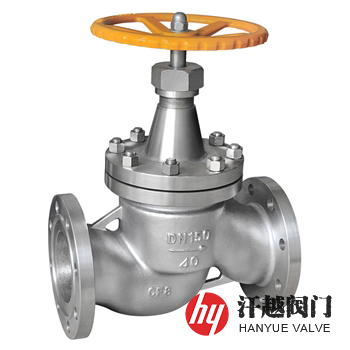

氨用截止阀是一种阀瓣由阀杆带动，沿阀座轴线作直线升降运动，适用于使用温度为-46℃～150℃，工作介质为氨气、氨水和液氨，端部连接形式为螺纹、焊接和法兰连接的阀门。该阀结构形式为直通式，阀瓣与阀杆采用销子、滚珠、阀瓣盖等方式连接，并有锁紧结构(如弹簧圈、螺堵等)或采用点焊的方式防止脱落，其阀瓣密封面被设计成平面或锥面等形式，与阀座以线吻合密封，密封面材料选用巴氏合金、聚四氟乙烯等，密封性能好，使用寿命长，而且阀门所有零部件不允许使用铜材质。本产品填料为弹性成型聚四氟乙烯或柔性石墨，填料密封性能随介质压力上升而增强，并具备倒密封功能，因此特适合安装在中低压气体输送管路中，用于氧气、氮气、氢气、氩气等介质，这些气体一般都是贮存在专用的高压气体储罐中，使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。
序号
部件名称
材料名称
1
阀??????? 体
WCB
CF8
CF3
CF8M
CF3M
2
阀??????? 盖
3
阀??????? 杆
2Cr13
304
304L
316
316L
4
阀??????? 瓣
5
阀??????? 座
6
密? 封? 面
巴氏合金、聚四氟乙烯
7
压紧螺母
35
8
填??????? 料
GRAPHITE
PTFE
9
垫??????? 片
10
螺??????? 栓
35CrMoA
11
螺??????? 母
30CrMoA
公称压力PN(MPa)
1.6
2.5
4.0
6.3
10.0
壳体试验压力(MPa)
2.4
3.75
6.0
9.45
15.0
上密封试验压力(MPa)
1.76
2.75
4.4
6.93
11.0
液体高压密封试验压力(MPa)
气体低压密封试验压力(MPa)
0.6
设计制造
GB/T?26478-2011、GB/T?12235-2007、ASME?B16.34-2013
结构长度
GB/T?12221-2005、ASME?B16.10-2017
法兰标准
JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017
检验试验
JB/T?9092-1999、API?598-2016
适用温度
-46℃?~?150℃
使用介质
氨气、氨水和液氨等
公称压力
PN
公称尺寸
DN
外形尺寸mm
L
H
16
15
130
218
25
20
150
258
160
275
32
180
280
40
200
330
50
230
350
65
290
370
400
80
310
355
100
415
125
460
480
510
600
710
250
650
786
300
750
925
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂不锈钢截止阀产品，咨询时烦请说明公称压力、公称通径、阀体材质、使用介质、工作温度及法兰标准等，氨用截止阀有直流、直通、角式三种，具体详情请咨询我司销售人员。
