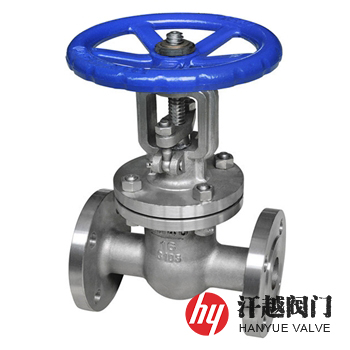

310S闸阀是一种阀体和内件等由310S或S31008及06Cr25Ni20等铸件或锻件毛坯加工而成，通过阀门的全开或全关，实现对管道内超高温介质的流通或截断的不锈钢闸阀。该阀所使用的材料属高合金奥氏体耐热不锈钢，因其化学成分中较高百分比的铬和镍含量，从而使它的热强性、耐高温性、抗氧化性及耐腐蚀性能均较其他奥氏体型耐热钢优良，所以其特适合安装在物料温度在600℃以上的管路上作切断用。本产品逆时针旋转手轮，闸板上升，直到碰到阻挡，阀被打开，顺时针转动手轮，闸板下降，直到完全将通道切断，阀门关闭，而对于采用电动执行器作为驱动装置的本阀，在断电等紧急情况下，可以使用备用手轮打开和关闭。
部件名称
材料名称
阀 体
310S
S31008
06Cr25Ni20
0Cr25Ni20
阀 盖
闸 板
阀 座
阀 杆
填料压盖
填 料
Graphite
螺 栓
A193 B8 Cl.2
06Cr19Ni10
螺 母
A194 8
公称压力PN(MPa)
1.6
2.5
4.0
6.3
壳体试验压力(MPa)
2.4
3.75
6.0
9.45
上密封试验压力(MPa)
1.76
2.75
4.4
6.93
液体高压密封试验压力(MPa)
气体低压密封试验压力(MPa)
0.6
设计制造
GB/T 12234-2019、API 600-2015、ASME B16.34-2013
结构长度
GB/T 12221-2005、ASME B16.10-2017
法兰标准
JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
检验试验
GB/T 26480-2011、API 598-2016
公称压力
PN
公称尺寸
DN

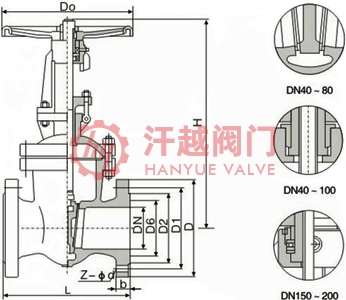

外形尺寸mm
L
H
16
15
130
170
25
172
20
150
190
191
160
205
32
180
270
40
200
310
300
50
250
358
357
65
265
373
376
80
280
435
434
100
500
502
125
325
614
613
350
674
675
400
818
819
450
969
968
1145
1144
550
1280
600
1452
1451
650
1541
1542
700
1676
1678
800
1874
1875
900
2083
2082
1000
2400
2403
1100
2950
2952
1200
3245
3244
表中未列出的其他公称压力和公称通径外形尺寸，请咨询汗越阀门技术部！
如果你需订购我厂不锈钢闸阀产品，咨询时烦请提供公称通径、公称压力、介质温度、法兰标准和法兰密封面形式等，本产品可采用国标、美标、德标、日标等多种设计标准生产制造。
